СИСТЕМА ЗАРЯДКИ, диагностический DTC:P161A87

Код DTC Наименование DTC
P161A87 Отсутствие связи с генератором — отсутствует сообщение

ОПИСАНИЕ

ECM обменивается данными с генератором в сборе по шине передачи данных LIN. Если обнаруживается ошибка обмена данными по шине LIN, ECM регистрирует этот код DTC.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

Индикация предупреждения

Память

Примечание

P161A87

Отсутствие связи с генератором — отсутствует сообщение

Прекращение обмена данными с генератором в сборе или ECM длится не менее 17 минут при включенном зажигании (IG).

(логика диагностирования за 1 поездки)

  • Жгут проводов или разъем

  • Генератор в сборе

  • ECM

Загорается контрольная лампа заряда

Код DTC сохраняется

Код SAE: P161A

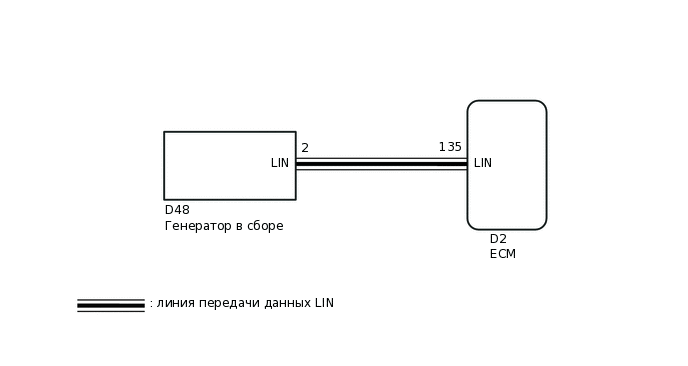

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A348065E11

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

  • Прежде чем заменять ECM, обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СИСТЕМУ ЗАРЯДКИ

    1. Проверьте систему зарядки.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАРЯДКИ

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM — ГЕНЕРАТОР В СБОРЕ)

    1. Отсоедините разъем D2 ECM.

    2. Отсоедините разъем D48 генератора в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)

      Подключение диагностического прибора

      Условие

      Заданные условия

      D48-2 (LIN) - D2-135 (LIN)

      Всегда

      Менее 1 Ом

      Номинальное сопротивление (при проверке на короткое замыкание)

      Подключение диагностического прибора

      Условие

      Заданные условия

      D48-2 (LIN) или D2-135 (LIN) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЕНЕРАТОР В СБОРЕ

    Нажмите здесьClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
