СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей без системы классификации пассажиров) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

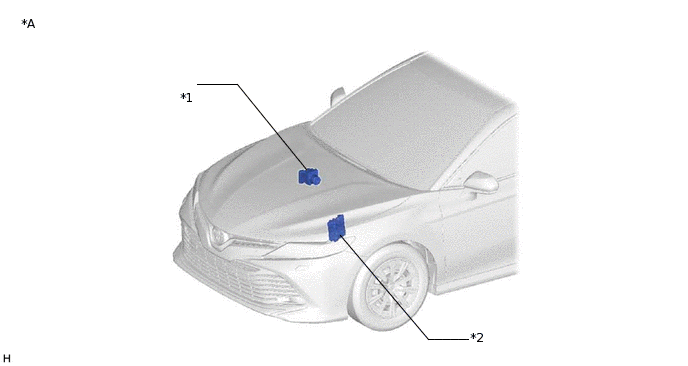

ИЛЛЮСТРАЦИЯ

B471053C02

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

- ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*2

ECM

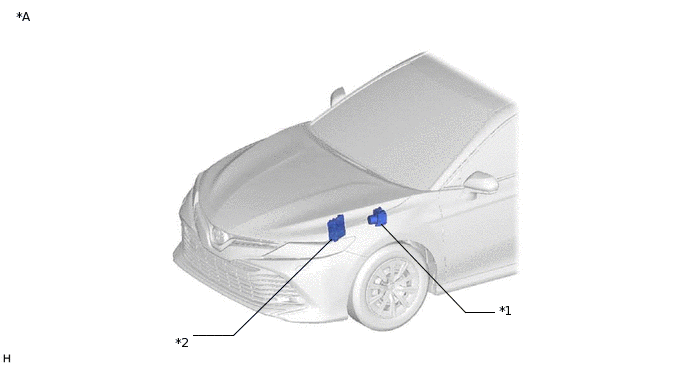

ИЛЛЮСТРАЦИЯ

B490987C01

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

- ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

*2

ECM

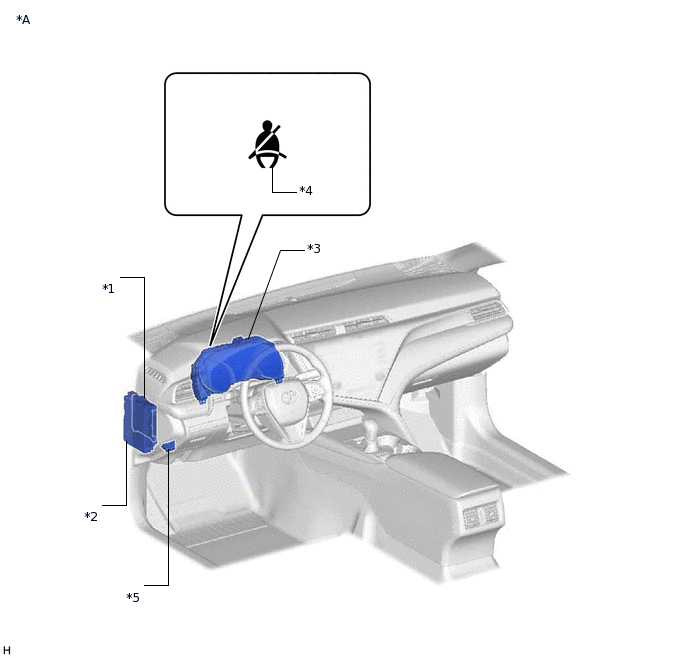

ИЛЛЮСТРАЦИЯ

B489640C01

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*2

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

*3

ЩИТОК ПРИБОРОВ В СБОРЕ

- ЗУММЕР СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ

*4

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ

*5

DLC3

-

-

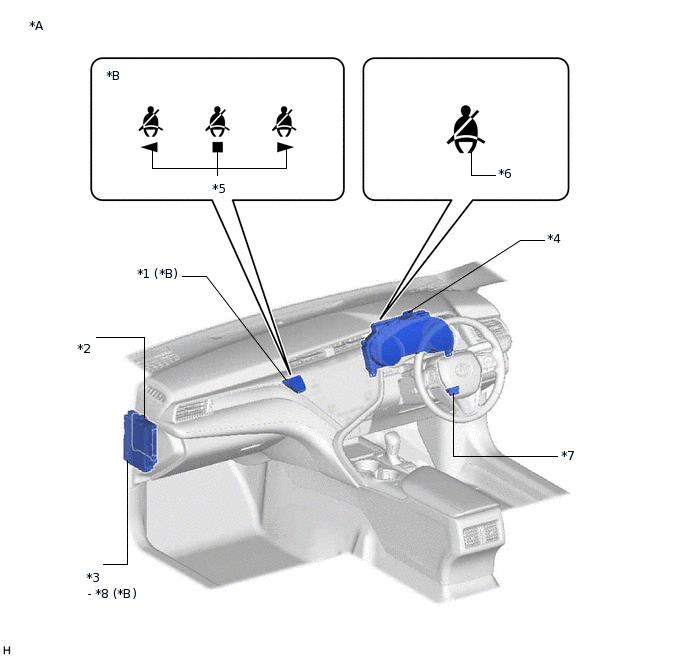

ИЛЛЮСТРАЦИЯ

B489641C01

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

*1

СИГНАЛЬНАЯ ЛАМПА В СБОРЕ

*2

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*3

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

*4

ЩИТОК ПРИБОРОВ В СБОРЕ

- ЗУММЕР СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ

*5

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

*6

КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ

*7

DLC3

*8

ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4

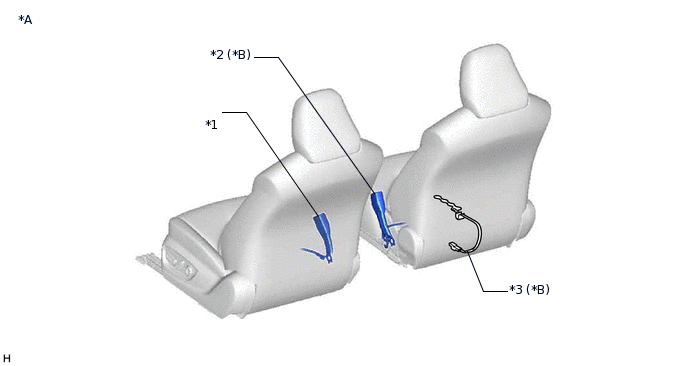

ИЛЛЮСТРАЦИЯ

B489639C01

*A

Для моделей с левосторонним рулевым управлением

*B

для моделей с системой предупреждения о непристегнутом ремне безопасности переднего пассажира

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ВОДИТЕЛЯ)

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА)

*3

ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА (ПОДУШКА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА))

-

-

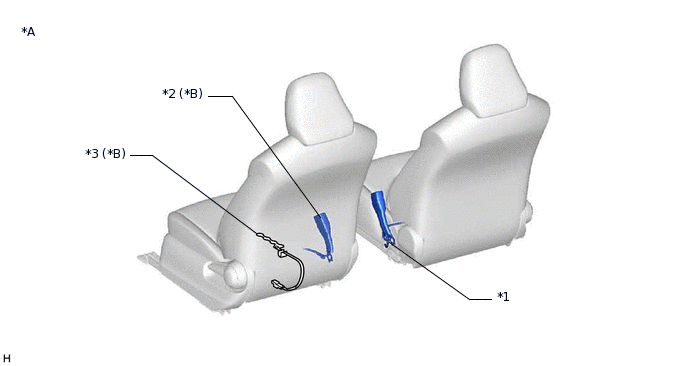

ИЛЛЮСТРАЦИЯ

B479670C02

*A

Для моделей с правосторонним рулевым управлением

*B

для моделей с системой предупреждения о непристегнутом ремне безопасности переднего пассажира

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ВОДИТЕЛЯ)

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ (СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА)

*3

ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА (ПОДУШКА РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ (СИДЕНЬЯ ПЕРЕДНЕГО ПАССАЖИРА))

-

-

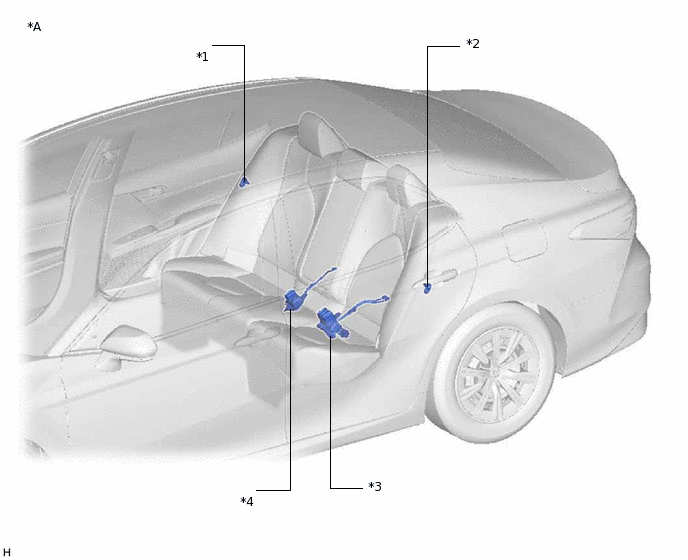

ИЛЛЮСТРАЦИЯ

B471056C02

*A

для моделей с функцией предупреждения о непристегнутых ремнях безопасности задних сидений

-

-

*1

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

*2

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

*3

ЗАМОК ЛЕВОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ БЕЗОПАСНОСТИ В СБОРЕ

*4

ЗАМОК ПРАВОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ БЕЗОПАСНОСТИ В СБОРЕ
