ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

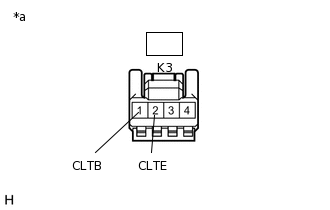

    1. B157083C41

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к датчику автоматического управления освещением)

      Отсоедините разъем K3 датчика автоматического управления освещением.

    2. Измерьте напряжение и сопротивление со стороны разъема жгута проводов в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      K3-1 (CLTB) - K3-2 (CLTE)

      Питание выключено

      Менее 1 В

      Питание включено (IG)

      11-14 В

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K3-2 (CLTE) - масса

      Всегда

      Менее 1 Ом

      Если результат не соответствует указанному, отремонтируйте или замените жгут проводов или разъем.

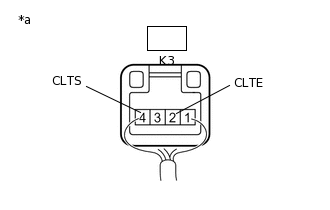

    3. E259758C50

      *a

      Устройство с подсоединенным жгутом проводов

      (датчик автоматического управления освещением)

      Подсоедините разъем K3 датчика автоматического управления освещением.

    4. Подсоедините осциллограф к датчику автоматического управления освещением.

    5. E276298N01

      Проверьте форму сигнала.

      OK

      Контакты для подключения диагностического прибора

      Настройки прибора

      Условие

      Заданные условия

      K3-4 (CLTS) - K3-2 (CLTE)

      2 В/ДЕЛ., 10 мс / дел.

      Питание включено (IG), переключатель освещения установлен в положение AUTO

      Форма сигнала должна соответствовать показанной на рисунке.
      Tip:

      Форма сигнала передачи данных изменяется в зависимости от яркости окружающего света.

      Если результат не соответствует требованиям, возможно, неисправен датчик автоматического управления освещением.
