ДАТЧИК ДЕТОНАЦИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ДАТЧИК ДЕТОНАЦИИ

    Tip:

    После замены датчика детонации выполните процедуру "Проверка после ремонта".

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

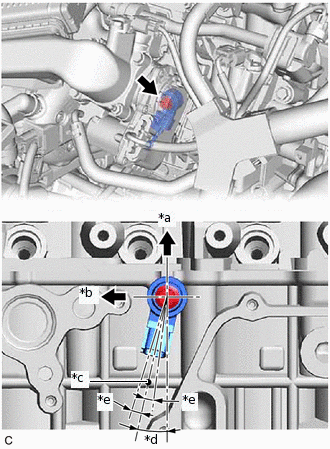

    1. A354287C01

      *a

      Вверх

      *b

      Передняя сторона двигателя

      *c

      Метка

      *d

      12.5°

      *e

      5°

      Установите датчик детонации на блок цилиндров в сборе так, чтобы датчик находился в положении, показанном на рисунке, и закрепите его болтом.

      20 Н*м

      204 кгс*см

      15 фунт-сила-фута

      Note:

      • Датчик детонации необходимо заменить в случае падения или удара.

      • Убедитесь, что датчик детонации установлен в правильном положении.

    2. Присоедините разъем датчика детонации.

    3. Установите жгут проводов двигателя № 4 и закрепите его болтом.

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

  2. УСТАНОВИТЕ ГЕНЕРАТОР В СБОРЕ

  3. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    1. После замены датчика детонации выполните процедуру "Проверка после ремонта".
