ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ (для моделей с 2GR-FKS) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ПЕРЕДНЕГО ПРИВОДНОГО ВАЛА

    1. Установите новое пружинное стопорное кольцо отверстия переднего приводного вала.

      Note:

      Поверните стопорное кольцо отверстия переднего приводного вала вырезом вниз.

  2. УСТАНОВИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    1. Смажьте пружинное стопорное кольцо внутреннего шарнира переднего приводного вала в сборе универсальной консистентной смазкой.

    2. Смажьте шлицевую часть внутреннего шарнира переднего приводного вала жидкостью для автоматических трансмиссий WS.

    3. C395285C18

      *a

      Поперечное сечение сальника переднего левого приводного вала
      V100145

      Универсальная консистентная смазка
      V100144

      Оригинальная смазка Toyota для рабочей кромки сальника

      Смажьте рабочую кромку сальника переднего левого приводного вала универсальной консистентной смазкой и оригинальной консистентной смазкой Toyota для рабочей кромки сальника, как показано на рисунке.

      Tip:

      Нанесите тонкий слой универсальной консистентной смазки и оригинальной смазки Toyota для рабочей кромки сальника на всю окружность сальника переднего левого приводного вала.

    4. C370396

      Совместите шлицы внутреннего шарнира, а затем установите левый передний приводной вал в сборе с помощью латунного стержня и молотка.

      Note:

      • Поверните стопорное кольцо отверстия переднего приводного вала вырезом вниз.

      • Не допускайте повреждения сальника левого переднего приводного вала.

      • Не повредите чехол внутреннего шарнира передней полуоси.

      • При установке обязательно сцентрируйте левый передний приводной вал в сборе, чтобы не допустить повреждения стопорного кольца отверстия переднего приводного вала.

      Tip:

      Проверьте надежность посадки приводного вала по силе противодействия и звуку.

    5. C369733C02
      V100135

      Кузовная консистентная смазка Toyota W

      Нанесите 0,1 - 0,3 г (0,00353 - 0,0105 унции) кузовной консистентной смазки Toyota W на каждый из 4 участков, показанных на рисунке.

    6. C370397C01

      *a

      Метка

      Совместите метки и установите левый передний приводной вал в сборе на переднюю полуось в сборе.

      Note:

      • Старайтесь не повредить защитный кожух переднего дискового тормоза.

      • Соблюдайте осторожность, чтобы не повредить чехол наружного шарнира передней полуоси.

      • Убедитесь, что на отражателе и контактных поверхностях отсутствуют посторонние частицы.

      • Не выдвигайте переднюю полуось в сборе к наружной части автомобиля дальше, чем это необходимо.

      • Действуйте осторожно, чтобы не повредить отражатель.

  3. УСТАНОВИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ

    1. Смажьте шлицевую часть внутреннего шарнира переднего приводного вала жидкостью для автоматических трансмиссий WS.

    2. C395285C19

      *a

      Поперечное сечение сальника переднего правого приводного вала
      V100145

      Универсальная консистентная смазка
      V100144

      Оригинальная смазка Toyota для рабочей кромки сальника

      Смажьте рабочую кромку сальника переднего правого приводного вала универсальной консистентной смазкой и оригинальной консистентной смазкой Toyota для рабочей кромки сальника, как показано на рисунке.

      Tip:

      Нанесите тонкий слой универсальной консистентной смазки и оригинальной смазки Toyota для рабочей кромки сальника на всю окружность сальника переднего правого приводного вала.

    3. Совместите шлицы внутреннего шарнира и надежно вставьте правый передний приводной вал в сборе.

      Note:

      • Не допускайте повреждения сальника правого переднего приводного вала.

      • Не повредите чехол внутреннего шарнира передней полуоси.

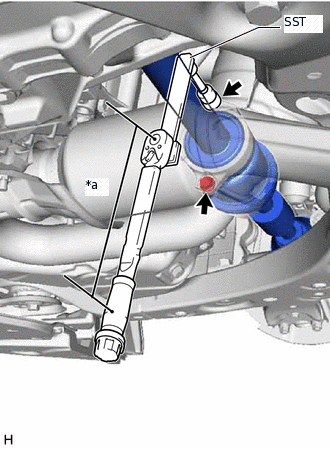

    4. C373136C01

      *a

      Длина плеча динамометрического ключа

      С помощью SST установите правый передний приводной вал в сборе и закрепите 2 болтами.

      09961-00950

      Номинальный момент затяжки

      50,5 Н*м

      515 кгс*см

      37 фунт-сила-дюймов

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      • При использовании SST (длина рычага 150 мм (5,91 дюйма)) + динамометрический ключ (длина рычага 255 мм (10.00in):

        31,8 Н*м (324 кгс*см, 23 фунт-сил*фут)

    5. C375487C01
      V100135

      Кузовная консистентная смазка Toyota W

      Нанесите 0,1 - 0,3 г (0,00353 - 0,0105 унции) кузовной консистентной смазки Toyota W на каждый из 4 участков, показанных на рисунке.

    6. C370398C01

      *a

      Метка

      Совместите метки и установите правый передний приводной вал в сборе на ступицу передней полуоси в сборе.

      Note:

      • Старайтесь не повредить защитный кожух переднего дискового тормоза.

      • Соблюдайте осторожность, чтобы не повредить чехол наружного шарнира передней полуоси.

      • Убедитесь, что на отражателе и контактных поверхностях отсутствуют посторонние частицы.

      • Не выдвигайте переднюю полуось в сборе к наружной части автомобиля дальше, чем это необходимо.

      • Действуйте осторожно, чтобы не повредить отражатель.

  4. ПОДСОЕДИНИТЕ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. УСТАНОВИТЕ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

  6. УСТАНОВИТЕ ТЯГУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. УСТАНОВИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  8. ЗАВЕРНИТЕ ГАЙКУ ВАЛА ПЕРЕДНЕЙ ПОЛУОСИ

    1. Очистите резьбовые части переднего приводного вала в сборе и новой гайки вала передней полуоси не оставляющим осадка растворителем.

      Note:

      • Обязательно выполните эту операцию даже для нового переднего приводного вала в сборе.

      • Не допускайте попадания на резьбовые части масла и посторонних частиц.

    2. C370399

      С помощью удлиненной торцевой головки 30 мм заверните гайку вала передней полуоси.

      294 Н*м

      2998 кгс*см

      217 фунт-сила-футов

      Tip:

      Нажмите педаль тормоза, чтобы приводной вал не вращался.

    3. С помощью молотка и зубила накерните гайку вала передней полуоси.

  9. ДОБАВЬТЕ ЖИДКОСТЬ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылке

  11. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылкеЩелкните по следующей ссылке

  12. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ЛЕВОГО ПЕРЕДНЕГО КРЫЛА

    Нажмите здесьЩелкните по следующей ссылке

  13. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

    Нажмите здесьЩелкните по следующей ссылке

  14. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

    Нажмите здесьЩелкните по следующей ссылке
