ТОПЛИВНЫЙ БАК (для моделей с модулем насоса адсорбера) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ АМОРТИЗАТОР № 2 ТОПЛИВНОГО БАКА

   1. Установите 2 новых амортизаторов № 2 на топливный бак.

2. УСТАНОВИТЕ АМОРТИЗАТОР № 6 ТОПЛИВНОГО БАКА

   1. Установите новый амортизатор № 6 на топливный бак.

3. УСТАНОВИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

   1. Подсоедините подающий топливопровод к топливному баку и закрепите его зажимом.

4. УСТАНОВИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ



   CAUTION:

   Топливный бак в сборе очень тяжелый. Во избежание соскакивания топливного бака в сборе с подъемника двигателя обязательно соблюдайте последовательность действий, изложенную в руководстве по ремонту.

   1. Установите топливный бак на подъемник двигателя.

      Note:

      Используя приспособления для регулировки высоты и приспособления для подъемника платформенного типа, удерживайте топливный бак в сборе в горизонтальном положении.

   2.

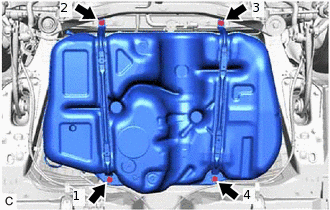

      С помощью подъемника двигателя медленно поднимите топливный бак в сборе, а затем установите его вместе с левым хомутом крепления топливного бака № 1 в сборе и правым хомутом крепления топливного бака № 1 в сборе, закрепив 4 болтами в порядке, показанном на рисунке.

      45 Н*м

      459 кгс*см

      33 фунт-сила-фута

      Note:

      • Соблюдайте осторожность, чтобы не уронить топливный бак в сборе.

      • Устанавливая топливный бак в сборе, слегка наклоните его, чтобы он не задел находящиеся рядом детали.

   3. Подсоедините вентиляционный шланг топливного бака к выпускному топливному клапану в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

5. ПОДСОЕДИНИТЕ ШЛАНГ, СОЕДИНЯЮЩИЙ ТОПЛИВНЫЙ БАК И НАЛИВНУЮ ТРУБКУ

   1. Подсоедините шланг, соединяющий топливный бак и наливную трубу, к топливному баку.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

6. ПОДСОЕДИНИТЕ ТРУБКУ САПУНА ТОПЛИВНОГО БАКА В СБОРЕ

   1. Подсоедините трубку сапуна топливного бака к топливопроводу.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

7. ПОДСОЕДИНИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

   1. Подсоедините подающий топливопровод в сборе к топливному патрубку.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

8. УСТАНОВИТЕ ЗАЩИТУ ТОПЛИВНОГО БАКА № 1

   1. Установите защиту топливного бака № 1 на топливный бак в сборе и закрепите ее 4 фиксаторами.

9. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1

   Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

10. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

11. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

12. УСТАНОВИТЕ ТОПЛИВОЗАБОРНИК С НАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

13. ДОБАВЬТЕ ТОПЛИВО
