СТУПИЦА ПЕРЕДНЕГО КОЛЕСА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

  2. ОТВЕРНИТЕ ГАЙКУ ВАЛА ЛЕВОЙ ПЕРЕДНЕЙ ПОЛУОСИ

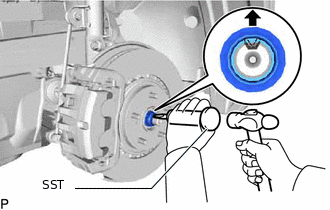

    C306506N02

    1. С помощью SST и молотка раскерните накерненную часть гайки вала передней полуоси.

      09930-00010

      09931-00010

      09931-00020

      Note:

      Освобождайте накерненную часть гайки вала передней полуоси полностью, иначе может быть поврежден винт приводного вала.

    2. Нажав на тормоз, снимите гайку вала передней полуоси.

  3. ОТСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей без системы AVS)

    Нажмите здесьЩелкните по следующей ссылке

  4. ОТСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ (для моделей с системой AVS)

    Нажмите здесьЩелкните по следующей ссылке

  5. ОТСОЕДИНИТЕ ГИБКИЙ ШЛАНГ ПЕРЕДНЕГО ТОРМОЗА (для моделей без системы AVS)

    1. C306509

      Выверните болт и отсоедините гибкий шланг.

  6. ОТСОЕДИНИТЕ ЛЕВЫЙ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ ПЕРЕДНИЙ ДИСК

    Нажмите здесьЩелкните по следующей ссылке

  8. ОТСОЕДИНИТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  9. ОТСОЕДИНИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

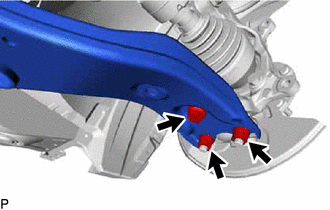

    1. C306510

      Выверните болт и отверните 2 гайки.

    2. Отсоедините левый нижний рычаг передней подвески № 1 в сборе от левого нижнего шарового шарнира в сборе.

  10. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

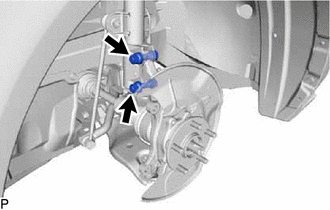

    1. C306512

      Выверните 2 болта, снимите 2 гайки и отсоедините передний амортизатор в сборе с цилиндрической винтовой пружиной от поворотного кулака.

      Tip:

      Удерживая гайки на месте, ослабьте и выверните болты.

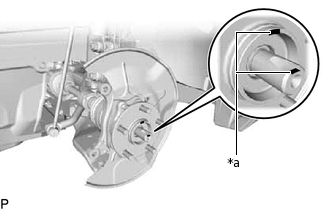

    2. C306515C03

      *a

      Метка

      Нанесите метки на приводной вал и ступицу переднего колеса в сборе.

    3. С помощью молотка с пластмассовым покрытием снимите поворотный кулак в сборе.

      Note:

      Соблюдайте осторожность, чтобы не повредить чехол наружного шарнира передней полуоси и ротор датчика частоты вращения. Не следует чрезмерно выталкивать приводной вал ведущего колеса из полуоси в сборе.

  11. СНИМИТЕ СТУПИЦУ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

    C306513

    1. Зажмите переднюю полуось в сборе в тисках.

      Note:

      Не затягивайте тиски слишком сильно.

    2. Выверните 4 болта и снимите ступицу переднего колеса в сборе с поворотного кулака.

      Note:

      Не кладите магнитный ротор ступицы и подшипника таким образом, чтобы его поверхность была направлена вниз, и не допускайте повреждения поверхности магнитного ротора в результате контакта с посторонними частицами.

    3. Снимите защитный кожух переднего тормоза с поворотного кулака.
