СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ Цепь питания переключателя электрического стеклоподъемника двери переднего пассажира

ОПИСАНИЕ

Данная цепь обеспечивает питание для работы переключателя электрического стеклоподъемника.

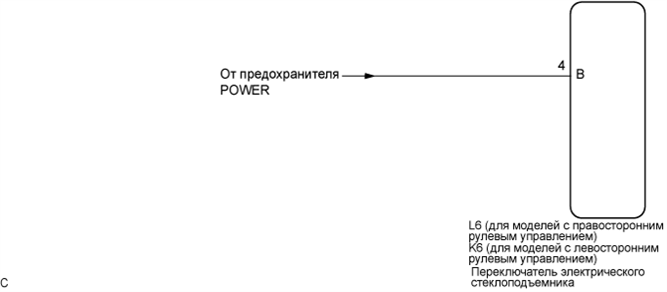

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B007SWIE02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА)


    1. B007W3SE02

      Отсоедините разъем L6 (K6).

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Для моделей с левосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      K6-4 (B) - масса Всегда 10-14 В
      Для моделей с правосторонним рулевым управлением
      Подключение диагностического прибора Условие Заданные условия
      L6-4 (B) - масса Всегда 10-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПУНКТУ ПРОВЕРКИ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
