СИСТЕМА ОПОВЕЩЕНИЯ О КЛЮЧЕ, ОСТАВЛЕННОМ В ЗАМКЕ ЗАЖИГАНИЯ Не звучит сигнал предупреждения об оставлении ключа в замке зажигания

Код DTC Наименование DTC
Не звучит сигнал предупреждения об оставлении ключа в замке зажигания

ОПИСАНИЕ

Зуммер системы предупреждения об оставлении ключа в замке зажигания начинает звучать, если дверь со стороны водителя открыта, а замок зажигания находится в положении OFF (ВЫКЛ) или АСС. Зуммер системы предупреждения об оставлении ключа в замке зажигания срабатывает, когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) передает в щиток приборов по шине CAN сигнал выключателя разблокировки ключа и сигнал выключателя освещения проема двери со стороны водителя.

СХЕМА СОЕДИНЕНИЙ

  1. Для моделей с левосторонним рулевым управлением.

    B364847E08

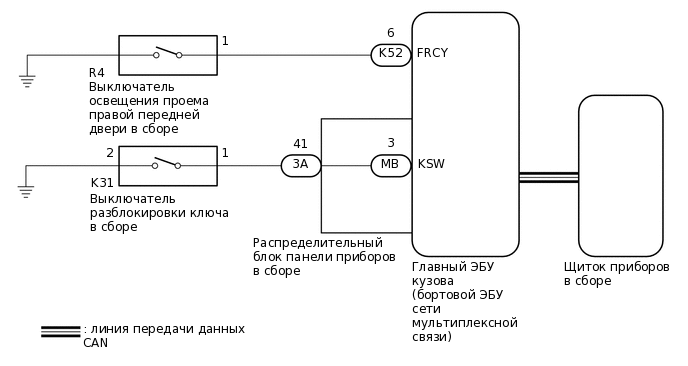

  2. для моделей с правосторонним рулевым управлением.

    B364847E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Система предупреждения об оставлении ключа в замке зажигания использует систему передачи данных CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы предупреждения об оставлении ключа в замке зажигания следует только после подтверждения нормальной работы систем передачи данных.

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (Buzzer Operation)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Combination Meter > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Buzzer Operation (800Hz, Vol L, W/ Damping)

      Зуммер щитка приборов

      • Частота: 800 Гц

      • Регулятор громкости: Большой

      • Затухание звука

      ON (ВКЛ)

      -

      Body Electrical > Combination Meter > Active Test

      Информация на дисплее прибора

      Buzzer Operation (800Hz, Vol L, W/ Damping)

    Результат

    Result

    Перейдите к

    Зуммер щитка приборов звучит.

    A

    Зуммер щитка приборов не подает звуковой сигнал

    B
    B

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    A

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (FR Door Courtesy SW, FL Door Courtesy SW)

    1. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    2. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      FR Door Courtesy SW

      Сигнал выключателя освещения проема (правой) передней двери в сборе*2

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Правая передняя дверь закрыта

      ON (ВКЛ): Правая передняя дверь открыта

      -

      FL Door Courtesy SW

      Сигнал выключателя освещения проема левой передней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Левая передняя дверь закрыта

      ON (ВКЛ): Левая передняя дверь открыта

      -

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      FR Door Courtesy SW

      FL Door Courtesy SW

      OK

      GTS выводит ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с состоянием двери водителя, показанными в таблице.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕЩелкните по следующей ссылке

    СООТВ

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (Key Unlock Warning SW)

    1. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Key Unlock Warning SW

      Сигнал выключателя разблокировки ключа

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Ключ не вставлен в замок зажигания

      ON (ВКЛ): Ключ вставлен в замок зажигания

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Key Unlock Warning SW

      OK

      GTS выводит ON (ВКЛ) или OFF (ВЫКЛ) в зависимости от наличия ключа в цилиндре замка зажигания.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  4. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ

    1. Снимите выключатель разблокировки ключа.

      Нажмите здесьЩелкните по следующей ссылке

    2. Проверьте выключатель разблокировки ключа.

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ — РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

    1. Отсоедините разъем 3A распределительного блока панели приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-41 - K31-1

      Всегда

      Менее 1 Ом

      K31-2 - масса

      Всегда

      Менее 1 Ом

      K31-1 или 3A-41 - другие контакты и масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    1. Снимите распределительный блок панели приборов в сборе.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      B472423C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-41 - MB-3 (KSW)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  7. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

    1. Для моделей с левосторонним рулевым управлением

      1. Снимите выключатель освещения проема передней двери в сборе (для левой двери).

        Нажмите здесьЩелкните по следующей ссылке

      2. Проверьте выключатель освещения проема передней двери в сборе (для левой двери).

        Нажмите здесьЩелкните по следующей ссылке

    2. для моделей с правосторонним рулевым управлением

      1. Снимите выключатель освещения проема передней двери в сборе (для правой двери).

        Нажмите здесьЩелкните по следующей ссылке

      2. Проверьте выключатель освещения проема передней двери в сборе (для правой двери).

        Нажмите здесьЩелкните по следующей ссылке

    Result

    Result

    Перейти к

    OK

    А

    NG (для моделей с левосторонним рулевым управлением)

    B

    NG (для моделей с правосторонним рулевым управлением)

    C
    B

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    C

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    A

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ - ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

    1. Отсоедините разъем K52 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. В моделях с левосторонним рулевым управлением

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        R5-1 - K52-1 (FLCY)

        Всегда

        Менее 1 Ом

        R5-1 или K52-1 (FLCY) - другие контакты и масса

        Всегда

        10 кОм или более

    3. для моделей с правосторонним рулевым управлением.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        R4-1 - K52-6 (FLCY)

        Всегда

        Менее 1 Ом

        R4-1 или K52-6 (FLCY) - другие контакты и масса

        Всегда

        10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
