ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ (для моделей с 2GR-FKS) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

    1. C211744

      Убедитесь в отсутствии избыточного люфта наружного шарнира в радиальном направлении.

    2. Проверьте плавность движения внутреннего шарнира в осевом направлении.

    3. Убедитесь в отсутствии избыточного люфта внутреннего шарнира в радиальном направлении.

    4. Проверьте, не повреждены ли чехлы.

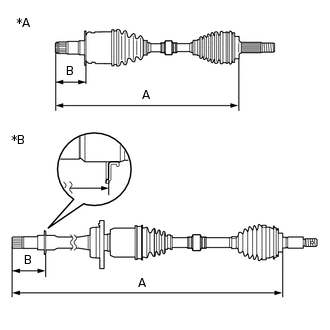

    5. C375241C04

      *A

      Для левой стороны

      *B

      Для правой стороны

      Проверьте, отвечает ли размер приводного вала (A) и (B) следующим требованиям.

      Note:

      Во время проверки удерживайте приводной вал в сборе в горизонтальном положении.

      Размер (A)

      Для левой стороны

      598,75 мм (1,96 фута)

      Для правой стороны

      924,55 мм (3,03 фута)

      Размер (B)

      Для левой стороны

      105,2-105,8 мм (4,15-4,16 дюйма)

      Для правой стороны

      97,3 - 98,3 мм (3,84 - 3,87 дюйма)
