РУЛЕВАЯ КОЛОНКА В СБОРЕ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) УЗЛЫ И ДЕТАЛИ

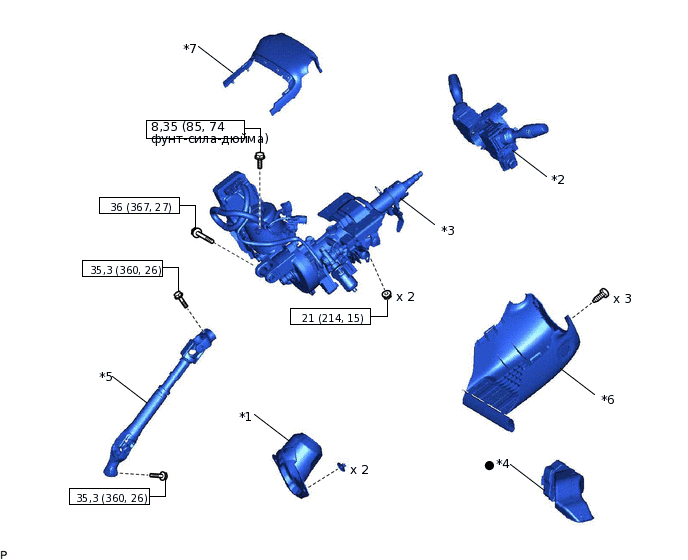

ИЛЛЮСТРАЦИЯ
*1 |
ШУМОИЗОЛИРУЮЩАЯ НАКЛАДКА КОЖУХА ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ |
*2 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ С ВИТЫМ КАБЕЛЕМ |
*3 |
РУЛЕВАЯ КОЛОНКА С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*4 |
ВОЗДУХОВОД № 1 |
*5 |
ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*6 |
НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
*7 |
ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : режим |
● |
Деталь однократного применения |

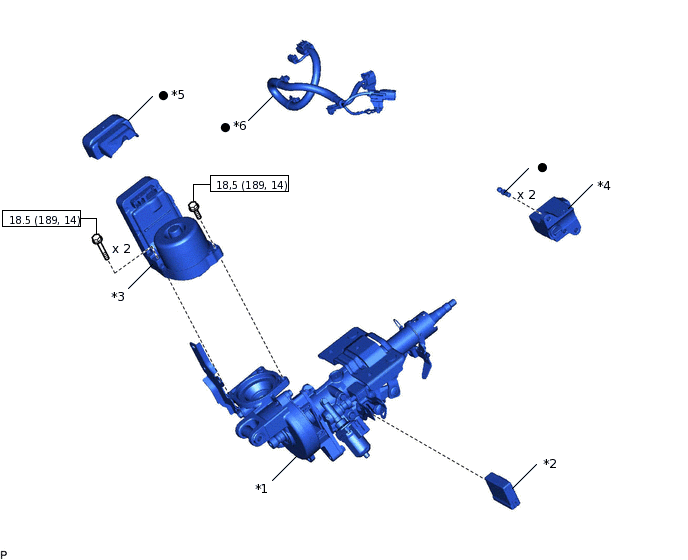

ИЛЛЮСТРАЦИЯ
*1 |
РУЛЕВАЯ КОЛОНКА С ЭЛЕКТРОУСИЛИТЕЛЕМ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*2 |
МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ |
*3 |
ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
*4 |
ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*5 |
ЗАЩИТА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
*6 |
ЖГУТ ПРОВОДОВ ЭБУ В СБОРЕ |
|
Н*м (кгс*см, фунт-сила-фут) : режим |
● |
Деталь однократного применения |
