ЗАДНИЙ ТОРМОЗ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Если цилиндр заднего дискового тормоза в сборе разбирался, выполните удаление воздуха из системы цилиндра заднего дискового тормоза.

Нажмите здесьClick here

Note:

  • Соблюдайте осторожность, чтобы не поцарапать, повредить или применить чрезмерное усилие по отношению к внутренним деталям цилиндра заднего дискового тормоза.

  • Во избежание образования коррозии внутри цилиндра заднего дискового тормоза выполняйте снятие и установку поршня заднего дискового тормоза быстро.

  • Не очищайте внутренние поверхности цилиндра заднего дискового тормоза при помощи средства для очистки тормозов.

  • Не снимайте никакие детали, если это явно не указано и в этом случае снимайте только указанные детали.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВРЕМЕННО ЗАКРЕПИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Предварительно установите прокачной штуцер заднего дискового тормоза на колесный тормозной цилиндр заднего дискового тормоза.

      Tip:

      После прокачки системы полностью затяните прокачной штуцер заднего дискового тормоза.

  2. УСТАНОВИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Установите колпачок штуцера на прокачной штуцер заднего дискового тормоза.

  3. УСТАНОВИТЕ УПЛОТНЕНИЕ ПОРШНЯ

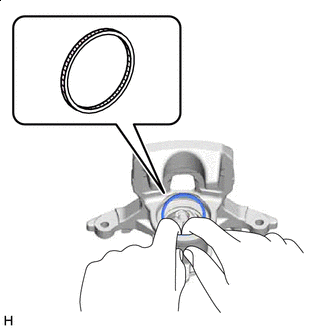

    1. C371434C02
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите гликолевую смазку на основе литиевого мыла по всей окружности нового уплотнения поршня.

    2. Установите уплотнение поршня на колесный тормозной цилиндр заднего дискового тормоза.

      Note:

      • Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность колесного тормозного цилиндра заднего дискового тормоза.

      • Не допускайте вращения гайки. Если гайка случайно была повернута, верните ее в исходное положение.

  4. УСТАНОВИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

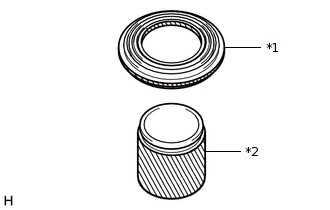

    1. C335019C01

      *1

      Защитный колпачок цилиндра

      *2

      Поршень заднего дискового тормоза
      V100155

      Гликолевая консистентная смазка на основе литиевого мыла

      Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности нового защитного колпачка тормозного цилиндра.

    2. Нанесите тонкий слой гликолевой консистентной смазки на основе литиевого мыла на контактные поверхности поршня тормозного цилиндра заднего дискового тормоза.

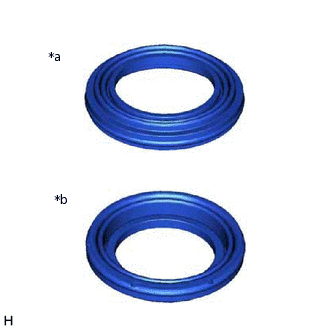

    3. C371439C02

      *a

      Передняя сторона

      *b

      Задняя сторона

      Установите защитный колпачок цилиндра на поршень заднего дискового тормоза.

      Note:

      Передняя и задняя сторона защитного колпачка различаются. Следите за тем, чтобы не установить защитный колпачок тормозного цилиндра обратной стороной.

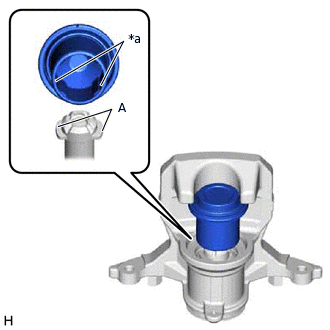

    4. C371440C02

      *a

      Углубления

      Установите поршень тормозного цилиндра заднего дискового тормоза в колесный тормозной цилиндр заднего дискового тормоза.

      Note:

      • Установите цилиндр заднего дискового тормоза так, чтобы его участки, отмеченные (А), попали в углубления в поршне заднего дискового тормоза.

      • Поршень тормозного цилиндра заднего дискового тормоза следует вставлять в колесный тормозной цилиндр заднего дискового тормоза аккуратно.

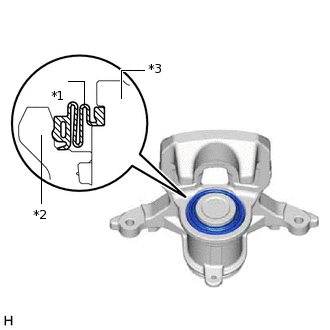

    5. C371441C02

      *1

      Защитный колпачок цилиндра

      *2

      Цилиндр заднего дискового тормоза

      *3

      Поршень заднего дискового тормоза

      Установите защитный колпачок тормозного цилиндра на колесный тормозной цилиндр заднего дискового тормоза, как показано на рисунке.

      Note:

      • Старайтесь не повредить защитный колпачок цилиндра.

      • Надежно установите защитный колпачок в канавку колесного тормозного цилиндра заднего дискового тормоза в сборе и поршня тормозного цилиндра заднего дискового тормоза.
