СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ ПРОВЕРКА / СБРОС КОДОВ DTC

  1. ПРОВЕРКА DTC (С ПОМОЩЬЮ ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ SST)

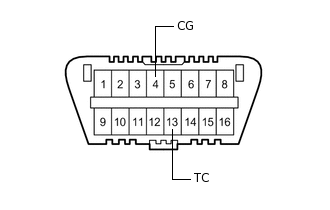

    1. C204945N01

      Проверьте наличие кодов DTC (текущих).

      1. Включите зажигание (IG) и подождите не менее 60 с.

      2. Используя SST, замкните контакты TC и CG разъема DLC3.

        09843-18040

        Note:

        Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

    2. Проверьте наличие кодов DTC (архивных).

      1. Выключите питание.

      2. Используя SST, замкните контакты TC и CG разъема DLC3.

        09843-18040

        Note:

        Во избежание выхода системы из строя обратите особое внимание на выбор соединяемых контактов.

      3. Включите зажигание (IG) и подождите не менее 60 с.

    3. Считайте коды DTC.

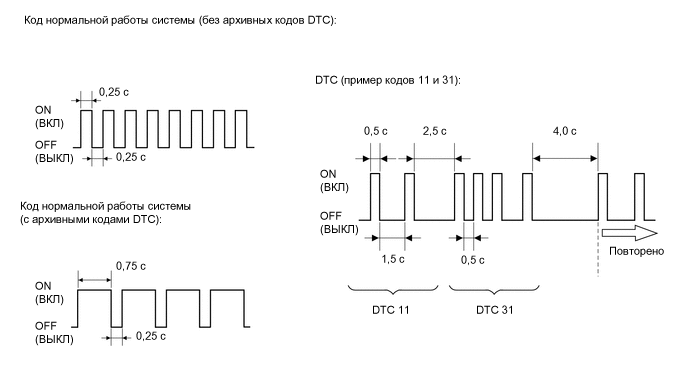

      C262359E07

      1. Определите характер мигания DTC. В качестве примера на рисунке приведены схемы мигания для кода нормальной работы системы, а также кодов DTC 11 и 31.

        • Индикация кода нормальной работы системы (без архивных кодов DTC)

          Лампа мигает с частотой 2 раза в секунду.

        • Индикация кода нормальной работы системы (с архивными кодами DTC)

          Если архивный код DTC сохраняется в памяти юлока управления системы SRS, лампа мигает с частотой один раз в секунду.

        • Индикация кодов DTC

          Первая группа вспышек соответствует первому коду DTC. Вторая группа вспышек (после паузы 1,5 секунды) соответствует второму коду DTC.

        Note:

        Если DTC содержит букву (например, DTC 8A), лампа мигает 8 раз, а затем мигает еще 10 раз для индикации буквы A после 1,5-секундной паузы.

        Table 1. Сравнительная таблица

        Количество миганий

        Указываемая буква

        10

        А

        11

        B

        12

        C

        13

        D

        14

        E

        15

        F

        При выводе более одного кода они разделяются паузами продолжительностью 2,5 с. Когда все коды будут выведены, следует пауза продолжительностью 4,0 с, а затем коды повторяются.

        Tip:

        • При наличии двух или большего числа кодов неисправности индикация начинается с кода с наименьшим номером.

        • Если коды DTC указываются при незамкнутных контактах, перейдите к разделу "Цепь контактов TC и CG".

          Нажмите здесьClick here

  2. СБРОС DTC (С ПОМОЩЬЮ ДИАГНОСТИЧЕСКОГО ЖГУТА ПРОВОДОВ SST)

    1. Удалите коды DTC.

      1. При выключении зажигания коды DTC сбрасываются.

        Tip:

        В зависимости от кода DTC, он может не сброситься при выключении зажигания. В этом случае переходите к следующему шагу.

      2. С помощью SST соедините контакты TC и CG на DLC3, а затем включите зажигание (IG).

        09843-18040

      3. Через 3-10 секунд после выдачи кодов DTC отсоедините контакт TC от DLC3 и проверьте, чтобы через 3 секунды загорелась контрольная лампа аварийного состояния SRS.

      4. Через 2-4 секунды после включения контрольной лампы аварийного состояния SRS соедините контакты TC и CG на DLC3.

      5. Через 2-4 с после соединения контактов TC и CG на DLC3 контрольная лампа аварийного состояния SRS должна погаснуть. Через 2-4 с после выключения контрольной лампы аварийного состояния SRS отсоедините контакт TC.

      6. Через 2-4 с после отсоединения контакта TC контрольная лампа аварийного состояния SRS снова загорается. Через 2-4 с после включения контрольной лампы аварийного состояния SRS, вновь соедините контакты TC и CG.

      7. Через 2-4 с после соединения контактов TC и CG на DLC3 контрольная лампа аварийного состояния SRS должна погаснуть. Также убедитесь, что через 1 секунду после выключения контрольной лампы аварийного состояния SRS появляется код нормальной работы.

        Если коды неисправностей DTC не сброшены, повторяйте рассмотренную выше процедуру до сброса всех кодов.

        C262384E12

  3. ПРОВЕРЬТЕ DTC (с использованием GTS)

    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG) и подождите не менее 60 с.

    4. Включите GTS.

    5. Войдите в следующие меню: Body Electrical / SRS Airbag / Trouble Codes.

      Body Electrical > SRS Airbag > Trouble Codes

    6. Следуя указаниям на экране GTS, проверьте коды DTC.

      Tip:

      Более подробная информация приведена в руководстве по эксплуатации GTS.

  4. УДАЛИТЕ DTC (с использованием GTS)

    1. Выключите зажигание.

    2. Подключите GTS к DLC3.

    3. Включите зажигание (IG) и подождите не менее 60 с.

    4. Включите GTS.

    5. Войдите в следующие меню: Body Electrical / SRS Airbag / Trouble Codes.

      Body Electrical > SRS Airbag > Clear DTCs

    6. Следуя подсказкам на экране GTS, удалите коды DTC.

      Tip:

      Более подробная информация приведена в руководстве по эксплуатации GTS.
