АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8-дюймовым дисплеем) Сигнальная цепь отключения звука между радиоприемником и компонентным стереоусилителем

Код DTC Наименование DTC
Сигнальная цепь отключения звука между радиоприемником и компонентным стереоусилителем

ОПИСАНИЕ

Эта цепь используется для передачи сигнала в компонентный стереоусилитель в сборе с целью ослабления шума. Таким образом, путем изменения источника звука уменьшается уровень шума.

В случае обрыва в цепи при смене источника звука из динамика слышен шум.

При коротком замыкании в цепи звук отсутствует или имеет очень низкую громкость, даже если компонентный стереоусилитель в сборе функционирует нормально.

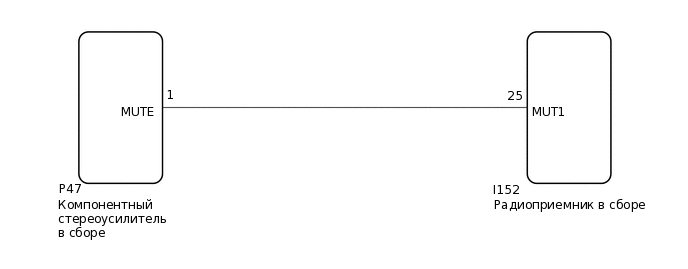

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E336580E17

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Радиоприемник в сборе следует заменять исключительно новым узлом.

Если для замены будет использован радиоприемник в сборе с другого автомобиля, может произойти следующее:

  • Может быть сохранен DTC нарушения обмена данными.

  • Работа радиоприемника в сборе может быть нарушена.

Tip:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с аудиовизуальной системой".

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

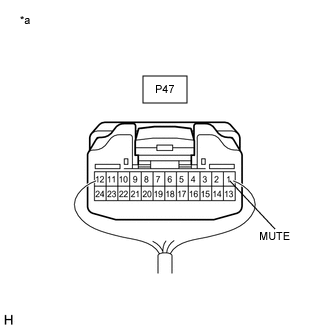

    1. E225824C65

      *a

      Устройство с подсоединенным жгутом проводов

      (компонентный стереоусилитель в сборе)

      Снимите компонентный стереоусилитель в сборе, не отсоединяя разъема(ов).

      Нажмите здесьЩелкните по следующей ссылке

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      P47-1 (MUTE) - масса

      Выключатель зажигания в состоянии On (Вкл) (ACC), аудиосистема осуществляет воспроизведение

      → Изменение режима

      2,0 В или более

      → Менее 1 В

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ)

    1. Отсоедините разъем I152 радиоприемника в сборе.

    2. Отсоедините разъем P47 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I152-25 (MUT1) - P47-1 (MUTE)

      Всегда

      Менее 1 Ом

      I152-25 (MUT1) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (ВЫХОДНОЙ СИГНАЛ)

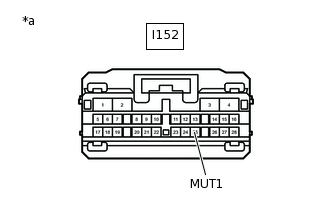

    1. E382110C01

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к радиоприемнику в сборе)

      Отсоедините разъем радиоприемника.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      I152-25 (MUT1) - масса

      Выключатель зажигания в состоянии ON (ВКЛ) (ACC), аудиосистема осуществляет воспроизведение

      2,0 В или более

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    NG

    ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ
