СИСТЕМА КРУИЗ-КОНТРОЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

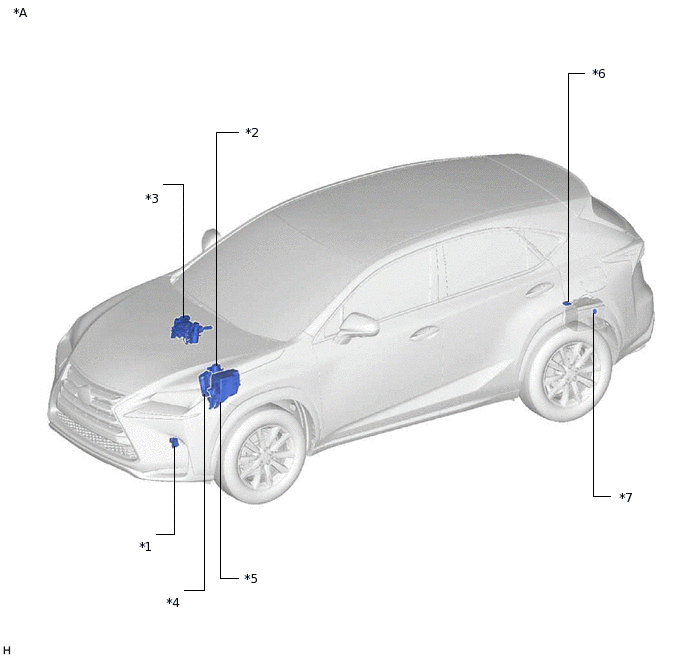

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*2 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*3 |
УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ |
*4 |
ECM |
*5 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ DC/DC |
*6 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 3 |
*7 |
БЛОК ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ R/B RR-B |
- |
- |

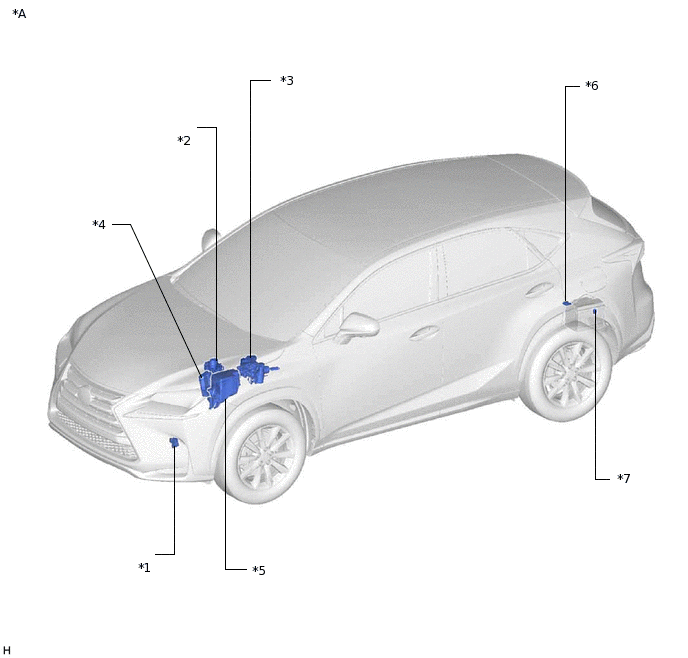

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*2 |
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*3 |
УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ |
*4 |
ECM |
*5 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА - ПРЕДОХРАНИТЕЛЬ DC/DC |
*6 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-B № 3 |
*7 |
БЛОК ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ R/B RR-B |
- |

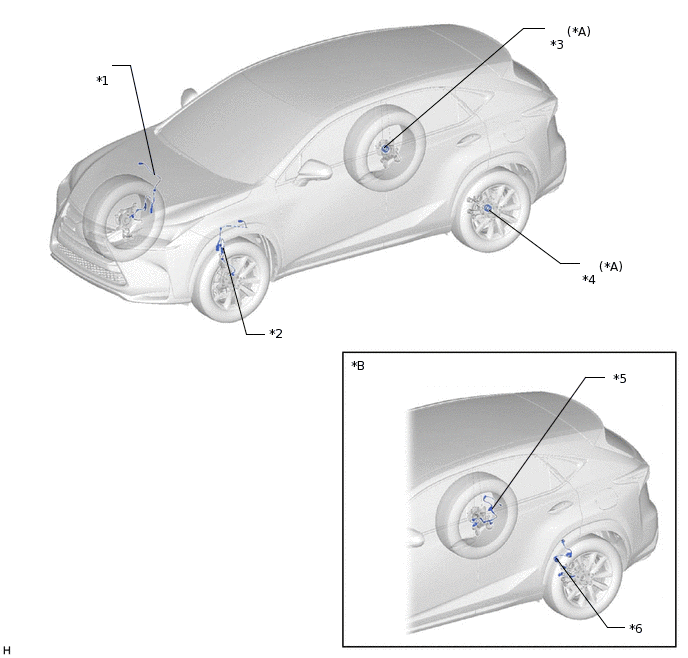

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с приводом на одну ось |
*B |
Для моделей с постоянным полным приводом |
*1 |
ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*2 |
ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*3 |
СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ПРАВОГО КОЛЕСА В СБОРЕ |
*4 |
СТУПИЦА И ПОДШИПНИК ЗАДНЕГО ЛЕВОГО КОЛЕСА В СБОРЕ |
*5 |
ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
*6 |
ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |

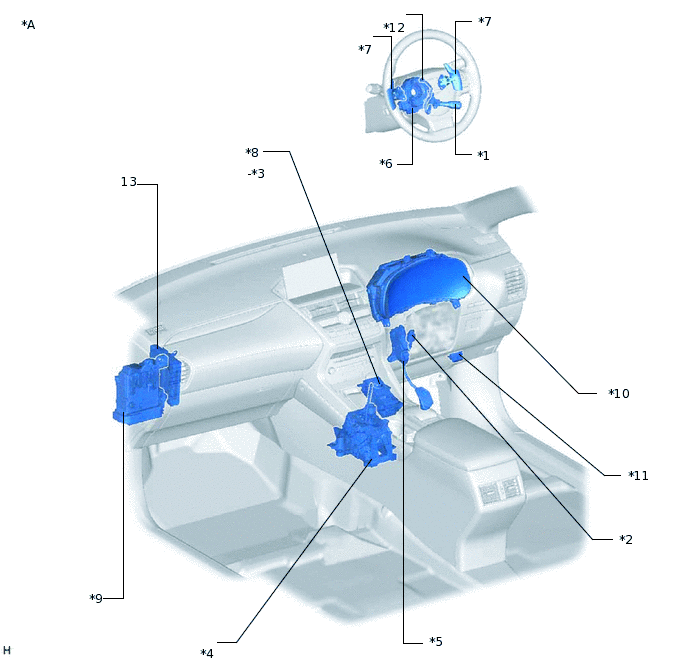

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |
*2 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*3 |
ВЫКЛЮЧАТЕЛЬ VSC OFF |
*4 |
УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*5 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*6 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*7 |
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
*8 |
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG2 № 2 - ПРЕДОХРАНИТЕЛЬ STOP |
*10 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*11 |
DLC3 |
*12 |
ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ |
*13 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
- |
- |

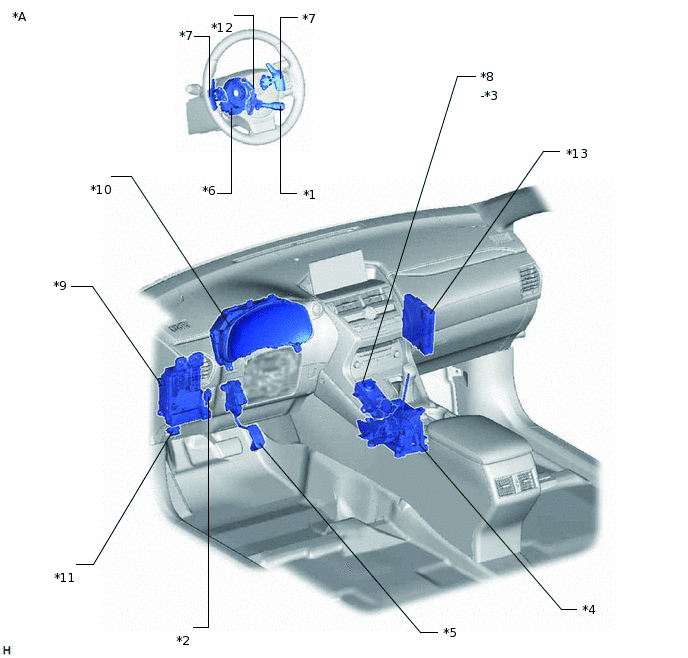

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ |
*2 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*3 |
ВЫКЛЮЧАТЕЛЬ VSC OFF |
*4 |
УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*5 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*6 |
ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
*7 |
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ |
*8 |
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ |
*9 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ IG2 № 2 - ПРЕДОХРАНИТЕЛЬ STOP |
*10 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*11 |
DLC3 |
*12 |
ЖГУТ ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ КРУИЗ-КОНТРОЛЯ |
*13 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
- |
- |
