РАСПРЕДВАЛ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесьClick hereClick here

  2. СНИМИТЕ ТОПЛИВНЫЙ НАСОС В СБОРЕ (высокого давления)

    Нажмите здесьClick hereClick hereClick here

  3. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

    Нажмите здесьClick hereClick hereClick here

  4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ ВЕНТИЛЯТОРА И ГЕНЕРАТОРА

    Нажмите здесьClick here

  5. СНИМИТЕ ТРУБКУ СИСТЕМЫ ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ № 2

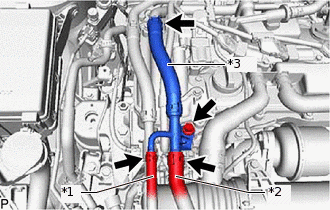

    1. A329743C02

      *1

      Шланг охлаждающей жидкости турбины № 1

      *2

      Шланг вспомогательного радиатора № 1

      *3

      Шланг вспомогательного радиатора № 6

      Сдвиньте хомут и отсоедините шланг вспомогательного радиатора № 6 от перепускного патрубка охлаждающей жидкости № 2.

    2. Сдвиньте хомут и отсоедините шланг охлаждающей жидкости турбины № 1 от трубки системы охлаждения промежуточного охладителя № 2.

    3. Сдвиньте хомут и отсоедините шланг вспомогательного радиатора № 1 от трубки системы охлаждения промежуточного охладителя № 2.

    4. Выверните болт и снимите трубку системы охлаждения промежуточного охладителя № 2.

  6. СНИМИТЕ ТРУБКУ СИСТЕМЫ ОХЛАЖДЕНИЯ ПРОМЕЖУТОЧНОГО ОХЛАДИТЕЛЯ № 3

    Нажмите здесьClick hereClick hereClick here

  7. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

    Нажмите здесьClick here

  8. ОТСОЕДИНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ДВИГАТЕЛЯ

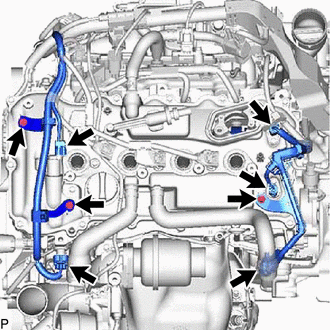

    1. A331946

      Отсоедините 5 разъемов.

    2. Выверните 3 болта и отсоедините жгут электропроводки двигателя.

  9. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ

    Нажмите здесьClick hereClick here

  10. СНИМИТЕ ВАКУУМНЫЙ НАСОС В СБОРЕ

    Нажмите здесьClick here

  11. УСТАНОВИТЕ ПОРШЕНЬ ЦИЛИНДРА №1 В ВМТ ТАКТА СЖАТИЯ

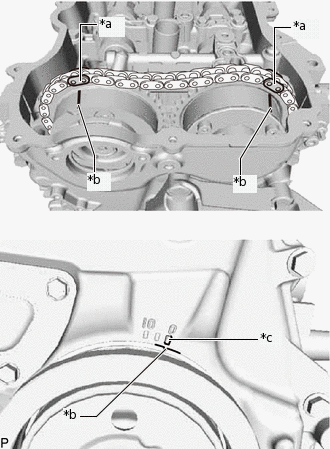

    1. A329707C02

      *a

      Метка, нанесенная краской

      *b

      ‏Установочная метка (канавка)

      *c

      Установочная метка "0"

      Проверните шкив коленчатого вала так, чтобы установочная метка (канавка) на нем и установочная метка "0" на крышке цепного привода газораспределительного механизма оказались совмещены.

    2. Убедитесь, что все синхронизирующие метки на зубчатых колесах распредвалов и зубчатых колесах распредвалов выпускных клапанов установлены в положениях, показанных на рисунке. В противном случае проверните коленчатый вал на 1 оборот (360°) и совместите установочные метки, как показано на рисунке.

    3. Краской нанесите на цепной привод метки, совпадающие с синхронизирующими метками на ведущей звездочке распределительного вала и на зубчатом колесе распредвала выпускных клапанов.

  12. СНИМИТЕ ПЛАСТИНУ КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick hereClick here

  13. СНИМИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ

    1. A329709C01

      *a

      Примерно 15°

      Поверните шкив коленчатого вала примерно на 15° по часовой стрелке.

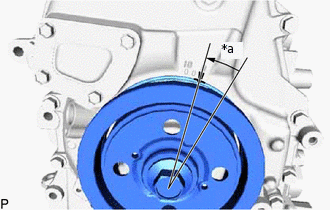

    2. A329708C01

      *a

      Примерно 15°

      Проверните коленчатый вал примерно на 15° против часовой стрелки.

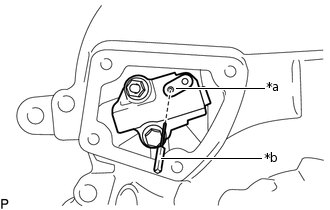

    3. A329710C02

      *a

      Стопорная пластина

      *b

      Колпачок

      Совместите отверстия в стопорной пластине и натяжителе цепи № 1 и вставьте штифт в отверстие стопорной пластины, чтобы зафиксировать натяжитель цепи № 1.

    4. A329709C01

      *a

      Примерно 15°

      Поверните шкив коленчатого вала примерно на 15° по часовой стрелке.

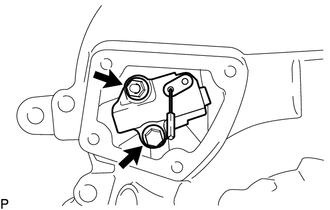

    5. A329711

      Выверните болт, отверните гайку и снимите натяжитель цепи № 1 в сборе и прокладку.

      Note:

      Примите меры, чтобы не уронить прокладку внутрь крышки цепного привода газораспределительного механизма.

    6. A329708C01

      *a

      Примерно 15°

      Проверните коленчатый вал примерно на 15° против часовой стрелки.

  14. СНИМИТЕ НАПРАВЛЯЮЩУЮ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

    Нажмите здесьClick hereClick here

  15. СНИМИТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ БОЛТ ЗУБЧАТОГО КОЛЕСА РАСПРЕДВАЛА

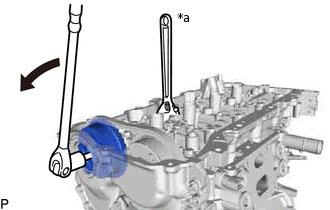

    1. A329713C02

      *a

      Удерживайте
      V100135

      Поверните

      Удерживая шестигранную часть распредвала гаечным ключом, выверните болт зубчатого колеса распредвала из распредвала.

      Note:

      Соблюдайте осторожность, чтобы не повредить кожух распредвала в сборе или трубку свечного колодца гаечным ключом.

  17. СНИМИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА

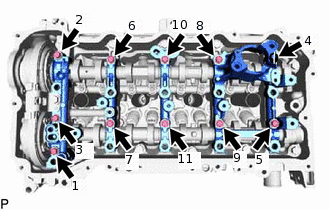

    1. A329714N03

      В несколько приемов выверните 11 болтов крышек подшипников в последовательности, показанной на рисунке.

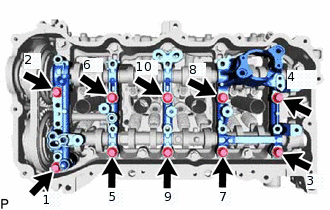

    2. A329742N02

      В несколько приемов выверните 10 болтов крышек подшипников в последовательности, показанной на рисунке.

      Note:

      Равномерно ослабьте болты крышки подшипника, удерживая распредвал в горизонтальном положении.

    3. Снимите 4 крышки подшипников распредвала.

      Tip:

      Разложите снятые детали в надлежащем порядке.

  18. СНИМИТЕ РАСПРЕДВАЛ

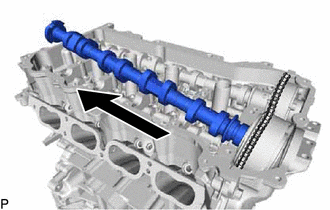

    1. A329715

      Поднимите распредвал, как показано на рисунке, и снимите его с зубчатого колеса распредвала в сборе.

      Note:

      Соблюдайте осторожность, чтобы не повредить распредвал или зубчатое колесо распредвала в сборе гаечным ключом.

  19. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

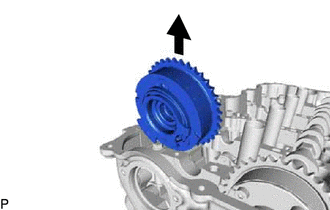

    1. A329716

      Снимите зубчатое колесо распредвала в сборе.

      Note:

      • Не разбирайте зубчатое колесо распредвала в сборе.

      • Соблюдайте осторожность, чтобы не повредить зубчатое колесо распредвала в сборе гаечным ключом.

  20. СНИМИТЕ РАСПРЕДВАЛ № 2

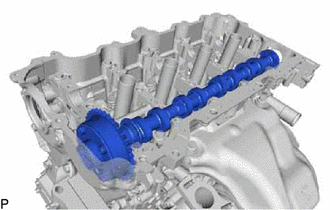

    1. A329717

      Извлеките распредвал № 2 из кожуха распредвала.

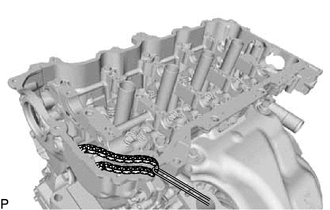

    2. A329718

      Подвесьте цепь с помощью веревки или аналогичного средства, как показано на рисунке.

      Note:

      Соблюдайте осторожность, чтобы не уронить цепь внутрь крышки цепного привода газораспределительного механизма.

  21. СНИМИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ В СБОРЕ

    1. A370223C02

      *a

      Шестигранная часть

      С помощью SST сожмите шестигранную часть и закрепите SST с распредвалом № 2 в тисках, как показано на рисунке.

      09212-31010

      Note:

      • Соблюдайте осторожность, чтобы не повредить распредвал № 2.

      • Запрещается держать детали за любые нешестигранные части, поскольку это приведет к повреждению.

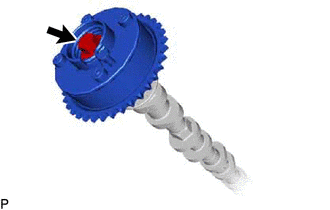

    2. A329719

      Выверните болт и снимите зубчатое колесо распредвала выпускных клапанов.

      Note:

      • Соблюдайте осторожность, чтобы не повредить распредвал № 2 и зубчатое колесо распредвала выпускных клапанов в сборе.

      • Не разрешается разбирать зубчатое колесо распредвала выпускных клапанов в сборе.

  22. СНИМИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ

    Нажмите здесьClick hereClick here

  23. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 1

    Нажмите здесьClick hereClick here

  24. СНИМИТЕ ПОДШИПНИК РАСПРЕДВАЛА № 2

    Нажмите здесьClick hereClick here

  25. ПРОВЕРЬТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА ВЫПУСКНЫХ КЛАПАНОВ В СБОРЕ

    Нажмите здесьClick here
