СИСТЕМА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ, диагностический DTC:B150A

Код DTC Наименование DTC
B150A Нарушение связи с HMI-LAN

ОПИСАНИЕ

Щиток приборов в сборе получает сигнал текстовых данных от радиоприемника в сборе по локальной шине.

На основании этого сигнала на мультиинформационном дисплее отображаются данные аудиовизуальной системы или системы навигации.

Данный DTC сохраняется, когда щиток приборов не получает сигнал.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B150A

Нарушение связи с HMI-LAN

После того, как щиток приборов получает сигнал данных регистрации, переданный радиоприемником при включенном зажигании (ACC) (не менее 1 раза), щиток приборов не получает сигнал в течение не менее 30 с.

  • Жгут или разъем

  • Радиоприемник в сборе

  • Щиток приборов в сборе

СХЕМА СОЕДИНЕНИЙ

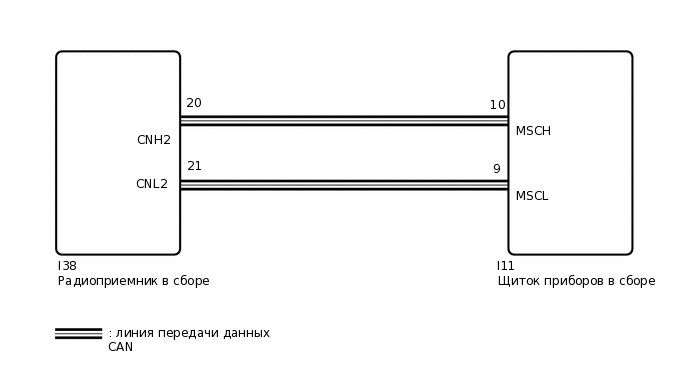

  1. кроме моделей с 8 динамиками

    E295995E03

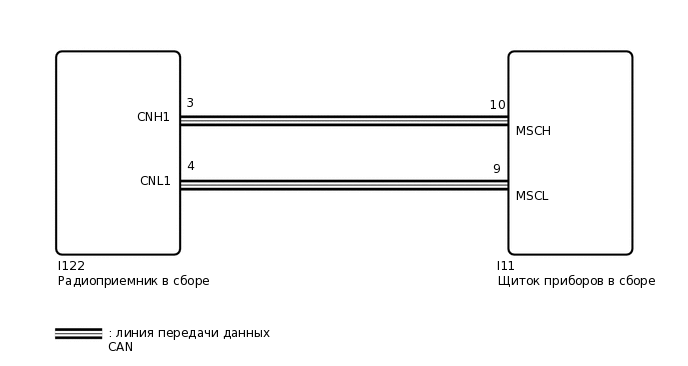

  2. Для моделей с 8 динамиками

    E295995E04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРКА МОДЕЛИ

    1. Выберите модель для проверки.

    Result

    Result

    Перейти к

    кроме моделей с 8 динамиками

    A

    Для моделей с 8 динамиками

    B
    B

    ПРОВЕРЬТЕ КОДЫ DTC (АУДИОВИЗУАЛЬНАЯ СИСТЕМА)Щелкните по следующей ссылке

    A

  2. ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ НАВИГАЦИИ)

    1. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ"

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  3. ПРОВЕРЬТЕ КОДЫ DTC (АУДИОВИЗУАЛЬНАЯ СИСТЕМА)

    1. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АУДИОВИЗУАЛЬНАЯ СИСТЕМА"

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК В СБОРЕ)

    1. Отсоедините разъем I11 щитка приборов в сборе.

    2. Отсоедините разъем I38 радиоприемника в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I11-10 (MSCH) - I38-20 (CNH2)

      Всегда

      Менее 1 Ом

      I11-9 (MSCL) - I38-21 (CNL2)

      Всегда

      Менее 1 Ом

      I11-10 (MSCH) или I38-20 (CNH2) - масса

      Всегда

      10 кОм или более

      I11-9 (MSCL) или I38-21 (CNL2) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    1. Замените щиток приборов в сборе.

      Нажмите здесьЩелкните по следующей ссылке

    2. Включите зажигание (IG) и подождите 30 с.

      Note:

      На передачу/прием данных регистрации между щитком приборов и радиоприемником требуется не более 30 с.

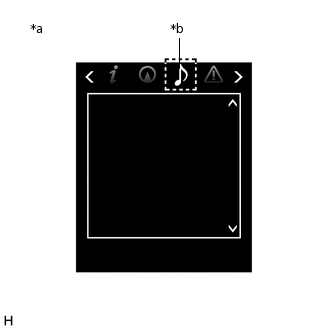

    3. E274321C03

      *a

      Мультиинформационный дисплей

      *b

      Закладка аудиосистемы

      Приведите в действие переключатель на рулевом колесе и убедитесь, что светится закладка аудиосистемы.

    4. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Combination Meter > Trouble Codes

      OK

      Светится закладка аудиосистемы, и не выводится DTC B150A.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    КОНЕЦ (ЩИТОК ПРИБОРОВ НЕИСПРАВЕН)

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  6. ПРОВЕРЬТЕ КОДЫ DTC (АУДИОВИЗУАЛЬНАЯ СИСТЕМА)

    1. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Body Electrical > Navigation System > Trouble Codes

      OK

      Коды DTC не выводятся.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "АУДИОВИЗУАЛЬНАЯ СИСТЕМА"

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    СООТВ

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - РАДИОПРИЕМНИК В СБОРЕ)

    1. Отсоедините разъем I11 щитка приборов в сборе.

    2. Отсоедините разъем I122 радиоприемника в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I11-10 (MSCH) - I122-3 (CNH1)

      Всегда

      Менее 1 Ом

      I11-9 (MSCL) - I122-4 (CNL1)

      Всегда

      Менее 1 Ом

      I11-10 (MSCH) или I122-3 (CNH1) - масса

      Всегда

      10 кОм или более

      I11-9 (MSCL) или I122-4 (CNL1) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕЩелкните по следующей ссылке

    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
