СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ ЦЕПЬ ПОДСВЕТКИ УСТРОЙСТВА БЕСПРОВОДНОЙ ЗАРЯДКИ

Код DTC Наименование DTC
ЦЕПЬ ПОДСВЕТКИ УСТРОЙСТВА БЕСПРОВОДНОЙ ЗАРЯДКИ

ОПИСАНИЕ

Когда переключатель освещения переводится в положения HEAD или TAIL, по данной цепи передается сигнал подсветки к подставке для беспроводной зарядки мобильных устройств в сборе.

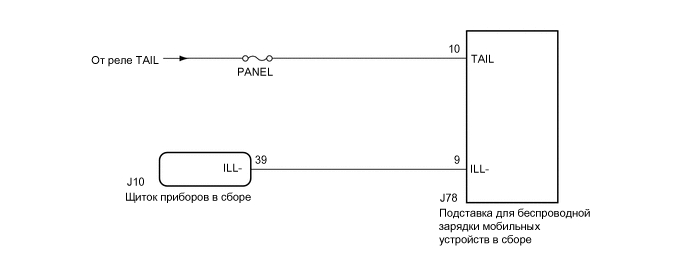

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E328801E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ПОДСВЕТКИ)

    1. Отсоедините разъем J78 подставки для беспроводной зарядки мобильных устройств в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      J78-10 (TAIL) - масса

      Переключатель освещения в выключенном положении

      Менее 1 В

      Питание выключено, переключатель освещения установлен в положение TAIL или HEAD

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ — ЩИТОК ПРИБОРОВ В СБОРЕ)

    1. Отсоедините разъем J10 щитка приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J78-9 (ILL-) - J10-39 (ILL-)

      Всегда

      Менее 1 Ом

      J78-9 (ILL-) или J10-39 (ILL-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
