ШНУР РАДИОАНТЕННЫ УСТАНОВКА

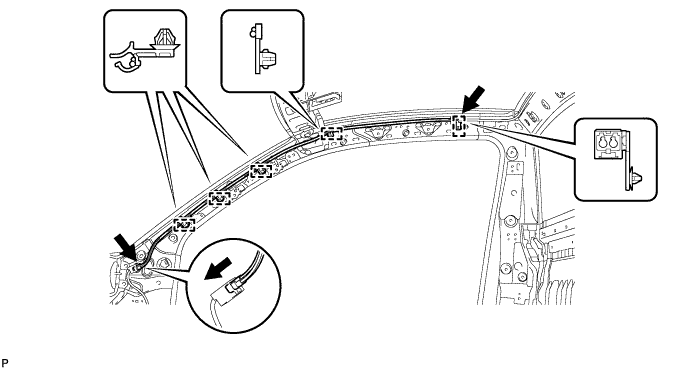

  1. УСТАНОВИТЕ АНТЕННЫЙ ШНУР № 2 В СБОРЕ (для моделей со стандартной кабиной)


    1. Введите в зацепление 5 зажимов, чтобы установить антенный шнур.

    2. Подсоедините 2 разъема.

      A01E02A

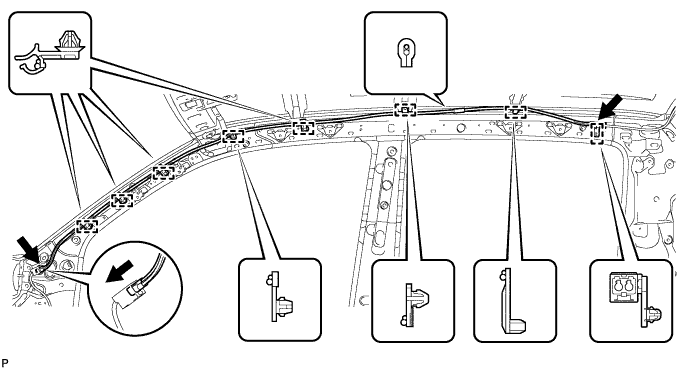

  2. УСТАНОВИТЕ АНТЕННЫЙ ШНУР № 2 В СБОРЕ (для моделей с двойной кабиной)


    1. для моделей без продольного бруса крыши:


      1. Введите в зацепление 9 зажимов, чтобы установить антенный шнур.

      2. Подсоедините 2 разъема.

        A01E14R

  3. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ


    1. для моделей со стандартной кабиной:

      (см. стр. Click here).

    2. для моделей с двойной кабиной:

      (см. стр. Click here).

  4. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с левосторонним рулевым управлением)

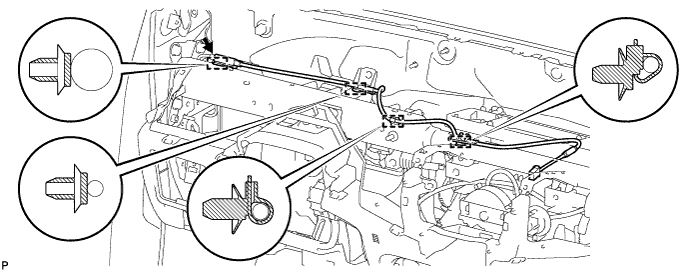

    1. для моделей без наружной антенны:


      1. Закрепите антенный шнур 4 зажимами, показанными на рисунке.

        A01DZF6

      2. Подсоедините разъем.

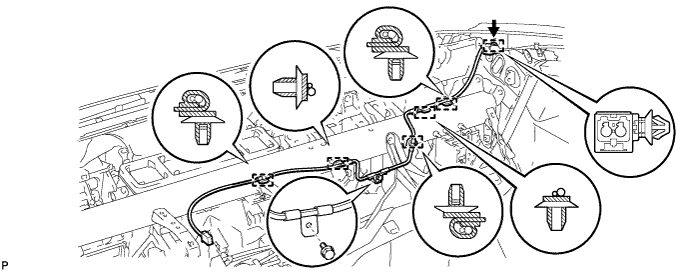

    2. Для моделей с наружной антенной:


      1. Установите антенный шнур и закрепите его болтом зажима.

        A01E1W1

      2. Установите 6 зажимов.

      3. Подсоедините разъем.

  5. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. Для моделей с наружной антенной:


      1. Установите антенный шнур и закрепите его болтом зажима.

        A01DXX7

      2. Введите в зацепление 4 зажима.

      3. Подсоедините разъемы.

    2. для моделей без наружной антенны:


      1. Установите антенный шнур и закрепите его 4 зажимами, как показано на рисунке.

        A01E0TA

      2. Подсоедините разъем.

  6. УСТАНОВИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    (см. стр. Click here).

  7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).
