СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ Цепь сигнала состояния

Код DTC Наименование DTC
Цепь сигнала состояния

ОПИСАНИЕ

По данной цепи передается сигнал приостановки зарядки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) к подставке для беспроводной зарядки мобильных устройств в сборе. В зависимости от этого сигнала подставка для беспроводной зарядки мобильных устройств в сборе прекращает или возобновляет беспроводную зарядку.

Tip:

В системе беспроводной зарядки используется такая же радиочастота, что и при верификации передатчика электронного ключа в сборе. По этой причине, когда выполняется верификация передатчика электронного ключа в сборе, система беспроводной зарядки прекращает зарядку по сигналу прекращения зарядки от ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).

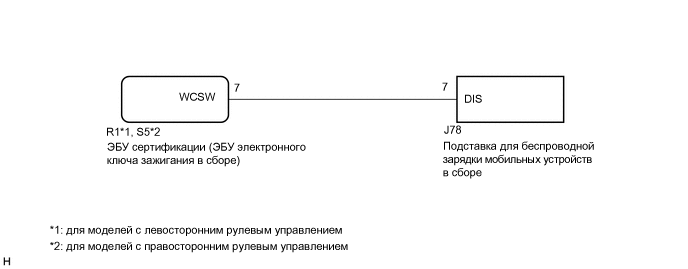

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E215956E21

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед заменой ЭБУ сертификации (ЭБУ электронного ключа зажигания) изучите бюллетень технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ПОДСТАВКУ ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ (DIS)

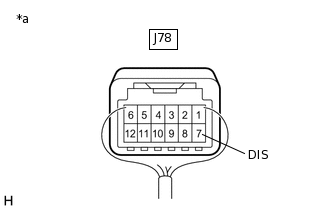

    1. E216116C16

      *a

      Устройство с подсоединенным жгутом проводов

      (подставка для беспроводной зарядки мобильных устройств в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J78-7 (DIS) - масса

      В течение 5 с после переключения выключателя питания из выключенного во включенное (ACC) состояние*1

      4,5 - 6,0 В

      Устройство заряжается

      Менее 1 В

      Зарядка прекращена в результате состояния интеллектуальной системы посадки и запуска*2

      4,5 - 6,0 В

      *1: Когда питание переключается из выключенного во включенное (ACC) состояние, подставка для беспроводной зарядки мобильных устройств в сборе ожидает сигнал прекращения зарядки в течение 5 с. Если сигнал прекращения зарядки не составляет 4 В в течение не менее 0,8 с в ходе ожидания, подставка для беспроводной зарядки мобильных устройств в сборе определяет, что в цепи сигнала прекращения зарядки имеется обрыв, включает индикатор янтарного света в мигающем режиме (схема 1) и прекращает работу до следующего переключения из выключенного во включенное (ACC) состояние.

      *2: Подробное описание условий, при которых ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) передает сигнал прекращения зарядки приводится на стр.Click here.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ - ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ))

    1. Отсоедините разъем J78 подставки для беспроводной зарядки мобильных устройств в сборе.

    2. Отсоедините разъем R1*1 или S5*2 ЭБУ сертификации (ЭБУ электронного ключа зажигания).

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J78-7 (DIS) - R1-7 (WCSW)*1

      Всегда

      Менее 1 Ом

      J78-7 (DIS) - S5-7 (WCSW)*2

      Всегда

      Менее 1 Ом

      J78-7 (DIS) или R1-7 (WCSW) - масса*1

      Всегда

      10 кОм или более

      J78-7 (DIS) или S5-7 (WCSW) - масса*2

      Всегда

      10 кОм или более

      • *1: для моделей с левосторонним рулевым управлением

      • *2: для моделей с правосторонним рулевым управлением

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
