ВИТОЙ КАБЕЛЬ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

   Note:

   • При проверке витого кабеля не снимайте датчик положения рулевого колеса с витого кабеля.

   • Датчик положения рулевого колеса следует снимать с витого кабеля только в случае замены витого кабеля.

   1. Визуально проверьте витой кабель на наличие дефектов.

      1. Необходимо проверить отсутствие следующих дефектов:

         • Царапин

         • Мелких трещин

         • Вмятины

         • Сколов

         • Трещин или иных повреждений разъема.

           OK

           Дефекты отсутствуют.

         Если обнаружены какие-либо дефекты, замените витой кабель в сборе новым.

   2. Проверьте витой кабель.

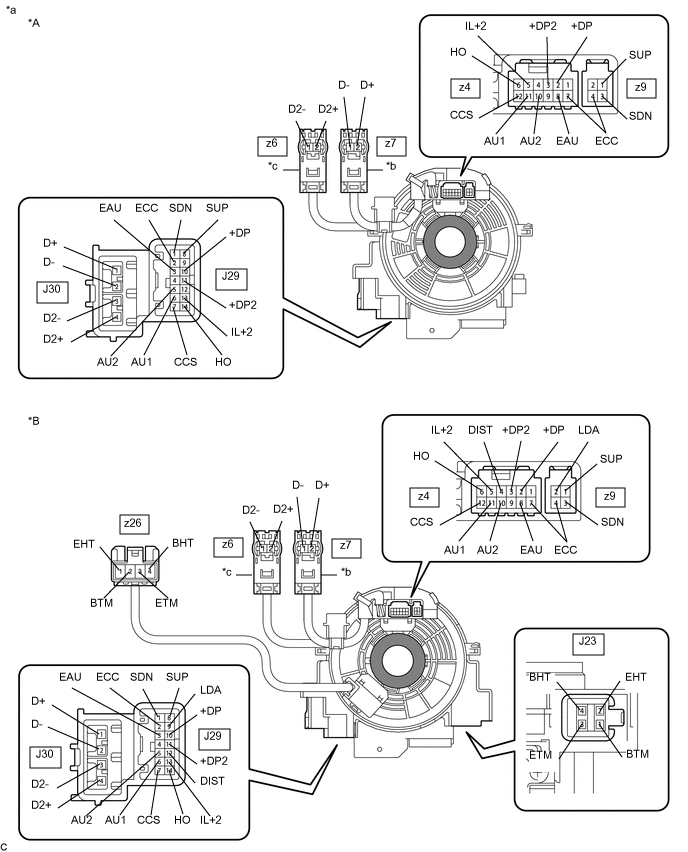

      *A	для моделей без системы подогрева рулевого колеса и предаварийной системы безопасности	*B	для моделей с системой подогрева рулевого колеса или с предаварийной системой безопасности
      *a	Устройство с отсоединенным жгутом проводов (Витой кабель в сборе)	*b	Цвет: Оранжевый
      *c	Цвет: Черный	-	-
      	Блокировка	-	-

      Note:

      • Прежде чем поворачивать витой кабель в сборе, обязательно нажмите на фиксатор, показанный на рисунке, чтобы освободить механизм блокировки.

      • Во избежание повреждения витого кабеля в сборе не вращайте витой кабель в сборе больше необходимого.

      1. Установите витой кабель в сборе в центральное положение.

         Нажмите здесьClick here

      2. Измерьте сопротивление между всеми контактами витого кабеля в сборе в соответствии со значениями, указанными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         J29-1(SDN) - z9-3 (SDN)	Всегда	3 Ом или менее
         J29-2 (ECC) - z4-7 (ECC)	Всегда	3 Ом или менее
         J29-2(ECC) - z9-4 (ECC)	Всегда	3 Ом или менее
         J29-3 (EAU) - z4-8 (EAU)	Всегда	3 Ом или менее
         J29-5 (AU2) - z4-10 (AU2)	Всегда	3 Ом или менее
         J29-6 (AU1) - z4-11 (AU1)	Всегда	3 Ом или менее
         J29-7 (CCS) - z4-12 (CCS)	Всегда	3 Ом или менее
         J29-8(SUP) - z9-1 (SUP)	Всегда	3 Ом или менее
         J29-9 (LDA) - z9-2 (LDA)	Всегда	3 Ом или менее
         J29-10 (+DP) - z4-2 (+DP)	Всегда	3 Ом или менее
         J29-11 (+DP2) - z4-3 (+DP2)	Всегда	3 Ом или менее
         J29-12 (DIST) - z4-4 (DIST)	Всегда	3 Ом или менее
         J29-13 (IL+2) - z4-5 (IL+2)	Всегда	3 Ом или менее
         J29-14 (HO) - z4-6 (HO)	Всегда	3 Ом или менее
         J30-1 (D+) - z7-2 (D+)	Всегда	Менее 1 Ом
         J30-2 (D-) - z7-1 (D-)	Всегда	Менее 1 Ом
         J30-3 (D2-) - z6-1 (D2-)	Всегда	Менее 1 Ом
         J30-4 (D2+) - z6-2 (D2+)	Всегда	Менее 1 Ом
         J23-1 (BTM) - z26-2 (BTM)	Всегда	3 Ом или менее
         J23-2 (EHT) - z26-1 (EHT)	Всегда	Менее 0,1 Ом
         J23-3 (ETM) - z26-3 (ETM)	Всегда	3 Ом или менее
         J23-4 (BHT) - z26-4 (BHT)	Всегда	Менее 0,1 Ом

      3. После установки витого кабеля в сборе в центральное положение поверните его на 2,5 оборота по часовой стрелке и измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже. Затем поверните витой кабель в сборе на 5 оборотов против часовой стрелки и измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         J29-1(SDN) - z9-3 (SDN)	Всегда	3 Ом или менее
         J29-2 (ECC) - z4-7 (ECC)	Всегда	3 Ом или менее
         J29-2(ECC) - z9-4 (ECC)	Всегда	3 Ом или менее
         J29-3 (EAU) - z4-8 (EAU)	Всегда	3 Ом или менее
         J29-5 (AU2) - z4-10 (AU2)	Всегда	3 Ом или менее
         J29-6 (AU1) - z4-11 (AU1)	Всегда	3 Ом или менее
         J29-7 (CCS) - z4-12 (CCS)	Всегда	3 Ом или менее
         J29-8(SUP) - z9-1 (SUP)	Всегда	3 Ом или менее
         J29-9 (LDA) - z9-2 (LDA)	Всегда	3 Ом или менее
         J29-10 (+DP) - z4-2 (+DP)	Всегда	3 Ом или менее
         J29-11 (+DP2) - z4-3 (+DP2)	Всегда	3 Ом или менее
         J29-12 (DIST) - z4-4 (DIST)	Всегда	3 Ом или менее
         J29-13 (IL+2) - z4-5 (IL+2)	Всегда	3 Ом или менее
         J29-14 (HO) - z4-6 (HO)	Всегда	3 Ом или менее
         J30-1 (D+) - z7-2 (D+)	Всегда	Менее 1 Ом
         J30-2 (D-) - z7-1 (D-)	Всегда	Менее 1 Ом
         J30-3 (D2-) - z6-1 (D2-)	Всегда	Менее 1 Ом
         J30-4 (D2+) - z6-2 (D2+)	Всегда	Менее 1 Ом
         J23-1 (BTM) - z26-2 (BTM)	Всегда	3 Ом или менее
         J23-2 (EHT) - z26-1 (EHT)	Всегда	Менее 0,1 Ом
         J23-3 (ETM) - z26-3 (ETM)	Всегда	3 Ом или менее
         J23-4 (BHT) - z26-4 (BHT)	Всегда	Менее 0,1 Ом

      4. Установите витой кабель в сборе в центральное положение и поверните его на 2,5 оборота по часовой стрелке. Затем, вращая витой кабель на 5 оборотов против часовой стрелки, измерьте сопротивление в соответствии со значениями, приведенными в таблице.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         J29-1(SDN) - z9-3 (SDN)	Всегда	3 Ом или менее
         J29-2 (ECC) - z4-7 (ECC)	Всегда	3 Ом или менее
         J29-2(ECC) - z9-4 (ECC)	Всегда	3 Ом или менее
         J29-3 (EAU) - z4-8 (EAU)	Всегда	3 Ом или менее
         J29-5 (AU2) - z4-10 (AU2)	Всегда	3 Ом или менее
         J29-6 (AU1) - z4-11 (AU1)	Всегда	3 Ом или менее
         J29-7 (CCS) - z4-12 (CCS)	Всегда	3 Ом или менее
         J29-8(SUP) - z9-1 (SUP)	Всегда	3 Ом или менее
         J29-9 (LDA) - z9-2 (LDA)	Всегда	3 Ом или менее
         J29-10 (+DP) - z4-2 (+DP)	Всегда	3 Ом или менее
         J29-11 (+DP2) - z4-3 (+DP2)	Всегда	3 Ом или менее
         J29-12 (DIST) - z4-4 (DIST)	Всегда	3 Ом или менее
         J29-13 (IL+2) - z4-5 (IL+2)	Всегда	3 Ом или менее
         J29-14 (HO) - z4-6 (HO)	Всегда	3 Ом или менее
         J30-1 (D+) - z7-2 (D+)	Всегда	Менее 1 Ом
         J30-2 (D-) - z7-1 (D-)	Всегда	Менее 1 Ом
         J30-3 (D2-) - z6-1 (D2-)	Всегда	Менее 1 Ом
         J30-4 (D2+) - z6-2 (D2+)	Всегда	Менее 1 Ом
         J23-1 (BTM) - z26-2 (BTM)	Всегда	3 Ом или менее
         J23-2 (EHT) - z26-1 (EHT)	Всегда	Менее 0,1 Ом
         J23-3 (ETM) - z26-3 (ETM)	Всегда	3 Ом или менее
         J23-4 (BHT) - z26-4 (BHT)	Всегда	Менее 0,1 Ом

         Если результат не соответствует указанному, замените витой кабель в сборе.
