ЗАДНИЙ ТОРМОЗ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ

   1. Убедитесь в отсутствии ржавчины и задиров на поршне и в отверстии тормозного цилиндра заднего дискового тормоза. При необходимости замените колесный тормозной цилиндр заднего дискового тормоза и поршень тормозного цилиндра заднего дискового тормоза.

2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

   1.

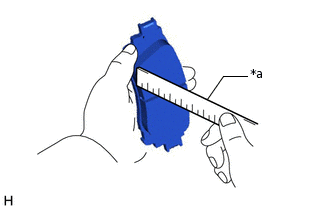

      *a

      Линейка

      С помощью линейки измерьте толщину фрикционной накладки колодки заднего дискового тормоза.

      Номинальная толщина

      9,5 мм (0,374 дюйма)

      Минимально допустимая толщина

      1,0 мм (0,0394 дюйма)

      Если толщина фрикционной накладки колодки заднего дискового тормоза меньше минимально допустимой, замените тормозные колодки заднего дискового тормоза.

      Tip:

      При замене тормозных колодок заднего дискового тормоза новыми обязательно проверьте толщину заднего тормозного диска.

3. ПРОВЕРЬТЕ ОПОРНУЮ ПЛАСТИНУ КОЛОДКИ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Убедитесь, что опорные пластины тормозных колодок заднего дискового тормоза достаточно упруги, не деформированы, не имеют трещин и признаков износа, а также полностью очищены от ржавчины и грязи. При необходимости замените опорные пластины колодок заднего дискового тормоза.

4. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

   1.

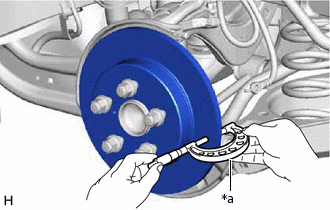

      *a

      Микрометр

      С помощью микрометра измерьте толщину заднего диска.

      Номинальная толщина

      12,0 мм (0,472 дюйма)

      Минимально допустимая толщина

      10,5 мм (0,414 дюйма)

      Если толщина заднего диска меньше минимально допустимого значения, замените задний диск.

5. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА

   1. Проверьте люфт подшипника ступицы заднего колеса и биение ступицы заднего колеса.

      Нажмите здесьClick here

   2. Временно закрепите задний диск 5 гайками ступицы.

      103 Н*м

      1050 кгс*см

      76 фунт-сила-футов

   3.

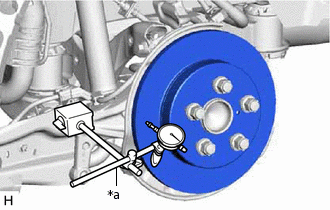

      *a	Индикатор часового типа с магнитной подставкой

      С помощью индикатора часового типа с магнитной подставкой измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки заднего диска.

      Максимально допустимое биение диска

      0,15 мм (0,00591 дюйма)

      Note:

      Не подносите магнит индикатора часового типа к ступице заднего колеса с подшипником в сборе.

      Если биение превышает максимально допустимое значение, измените положение установки заднего диска для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, отшлифуйте задний диск. Если толщина заднего диска меньше минимально допустимого значения, замените задний диск.

   4. Отверните 5 гаек ступицы и снимите задний диск.
