СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ, Diagnostic DTC:B2796, B2798

Код DTC Наименование DTC
B2796 Отсутствует связь в системе иммобилайзера
B2798 Ошибка обмена данными № 2

ОПИСАНИЕ

Код DTC B2796 регистрируется, когда ключ вставлен в замок зажигания, но отсутствует связь между ключом и ЭБУ электронного ключа зажигания.

Код DTC B2798 регистрируется, когда ключ вставлен в замок зажигания, но возникает ошибка связи между ключом и ЭБУ электронного ключа зажигания

Код DTC Условие обнаружения DTC Неисправный участок Операция подтверждения вывода DTC
B2796 Код ключа не может быть передан (логика диагностирования за 1 поездку*).

  • Ключ

  • Усилитель электронного ключа зажигания

  • Жгут или разъем

  • ЭБУ электронного ключа зажигания

 Вставьте ключ в замок зажигания
B2798 Идентификация кода ключа не может быть завершена в течение заданного времени (логика диагностирования за 1 поездку*). Ключ Вставьте ключ в замок зажигания

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается. -
Связанные параметры в режимах Data List и Active Test
Код DTC Режимы Data List и Active Test
B2796 Response
B2798 Frame Error

СХЕМА СОЕДИНЕНИЙ

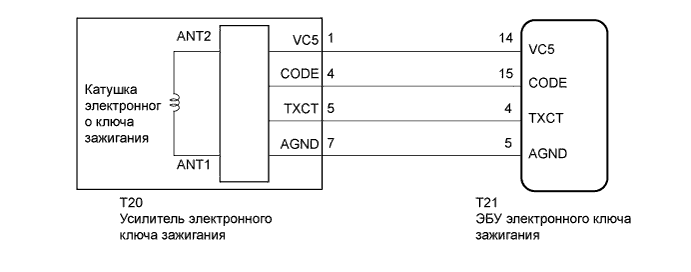

A01E1CHE02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      OK
      Коды DTC B2796 и B2798 не выводятся.

    NG

    СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ) Click here

    OK

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  3. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ)


    1. В режиме "Data List" проверьте правильность работы системы иммобилайзера двигателя (см. стр. Click here).

      Immobiliser
      Параметр / Устройство Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Immobiliser Состояние системы иммобилайзера двигателя, определенное ЭБУ электронного ключа зажигания / Set или Unset

      Set (установлено): иммобилайзер двигателя включен (пуск двигателя запрещен) [в замке зажигания нет ключа])

      Unset (не установлено): иммобилайзер двигателя выключен (пуск двигателя разрешен) [в замок зажигания вставлен ключ])

      		 Если система иммобилайзера двигателя не переходит в выключенное состояние, этот параметр можно использовать, чтобы определить, является ли причиной ЭБУ электронного ключа зажигания.
      OK
      В зависимости от того, вставлен ли ключ, на экране отображается сообщение "Set" (установлена) (ключ не вставлен в замок зажигания) и "Unset" (снята) (ключ не вставлен в замок зажигания).

    NG

    ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ ДРУГИМ КЛЮЧОМ Click here

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

  4. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ ДРУГИМ КЛЮЧОМ


    1. Проверьте, запускается ли двигатель с помощью уже зарегистрированного ключа.

      OK
      Двигатель запускается.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ) Click here

    OK

    ПЕРЕРЕГИСТРИРУЙТЕ КЛЮЧ, КОТОРЫМ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ)


    1. Отсоедините разъем T21 ЭБУ электронного ключа зажигания.

    2. Отсоедините разъем T20 усилителя электронного ключа зажигания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      T21-14 (VC5) - T20-1 (VC5) Всегда Менее 1 Ом
      T21-15 (CODE) - T20-4 (CODE) Всегда Менее 1 Ом
      T21-4 (TXCT) - T20-5 (TXCT) Всегда Менее 1 Ом
      T21-5 (AGND) - T20-7 (AGND) Всегда Менее 1 Ом
      T21-14 (VC5) или T20-1 (VC5) - масса Всегда 10 кОм или более
      T21-15 (CODE) или T20-4 (CODE) - масса Всегда 10 кОм или более
      T21-4 (TXCT) или T20-5 (TXCT) - масса Всегда 10 кОм или более
      T21-5 (AGND) или T20-7 (AGND) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ЗАМЕНИТЕ УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ


    1. Временно замените усилитель электронного ключа зажигания новым или исправным (см. стр. Click here).


    ДАЛЕЕ

  7. ПРОВЕРЬТЕ, ЗАПУСКАЕТСЯ ЛИ ДВИГАТЕЛЬ


    1. Убедитесь, что двигатель запускается нормально.

      OK
      Двигатель запускается.

    NG

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

    OK

    КОНЕЦ (УСИЛИТЕЛЬ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ НЕИСПРАВЕН)
