РЕЛЕ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РЕЛЕ ОТКЛЮЧЕНИЯ ОСВЕЩЕНИЯ

    1. Снимите верхнюю панель приборов в сборе.

      Нажмите здесьClick hereClick here

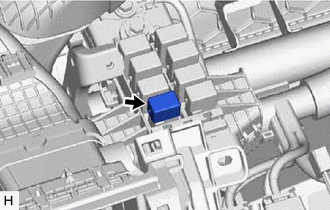

    2. E299934

      Для моделей с левосторонним рулевым управлением:

      Снимите реле отключения освещения.

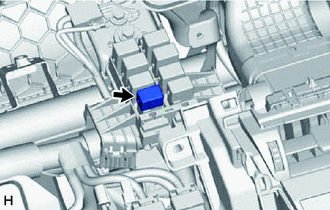

    3. E298343

      Для моделей с правосторонним рулевым управлением:

      Снимите реле отключения освещения.

    4. E256070N01

      Проверьте сопротивление.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        3 - 5

        Напряжение аккумуляторной батареи не подается на контакты 1 и 2

        10 кОм или более

        Напряжение аккумуляторной батареи подается на контакты 1 и 2

        Менее 1 Ом

        Если результат проверки не отвечает требованиям, замените размыкающее реле лампы.

    5. Установите реле отключения освещения.

    6. Установите верхнюю панель приборов в сборе.
