ЗАДНИЙ АМОРТИЗАТОР УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ОПОРУ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ

   1. Закрепите опору задней подвески в сборе в тисках с помощью алюминиевых пластин.

      Note:

      Не затягивайте тиски слишком сильно.

   2. Установите опору задней подвески в сборе на задний амортизатор в сборе.

   3. Нанесите несколько капель герметика-фиксатора на резьбу новой гайки крепления задней опоры к заднему амортизатору.

      Герметик-фиксатор

      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

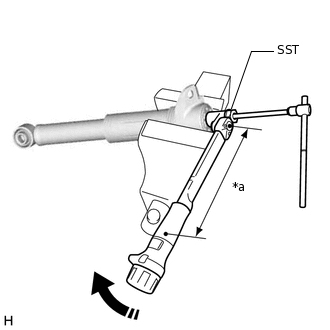

   4.

      *a	Длина плеча динамометрического ключа

      С помощью SST и торцевой шестигранной головки на 6 мм зафиксируйте шток заднего амортизатора и затяните гайку крепления задней опоры к заднему амортизатору.

      09729-97202

      Номинальный момент затяжки

      25 Н*м

      255 кгс*см

      18 фунт-сила-футов

      Note:

      Плотно вставьте торцевую шестигранную головку на 6 мм в шток заднего амортизатора, чтобы не допустить повреждения заднего амортизатора в сборе при заворачивании гайки крепления задней опоры к заднему амортизатору.

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылке

      • При использовании SST (длина рычага 40 мм (1,57 дюйма)) + динамометрический ключ (длина рычага 180 мм (7,09 дюйма)):

        20 Н*м (204 кгс*см, 15 фунт-сила-футов)

2. УСТАНОВИТЕ КРЫШКУ ЗАДНЕГО АМОРТИЗАТОРА

   1. Установите крышку заднего амортизатора на задний амортизатор в сборе.

3. ВРЕМЕННО ЗАКРЕПИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

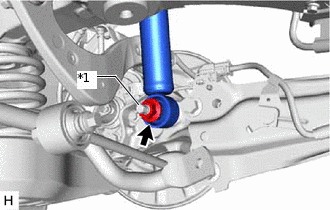

   1.

      *1	Штифт кулака задней подвески

      Предварительно закрепите задний амортизатор в сборе на кулаке задней подвески в сборе с помощью гайки и плоской шайбы.

      Note:

      Поворачивая гайку, удерживайте штифт кулака задней подвески.

4. ДОБЕЙТЕСЬ УСТОЙЧИВОСТИ ПОДВЕСКИ

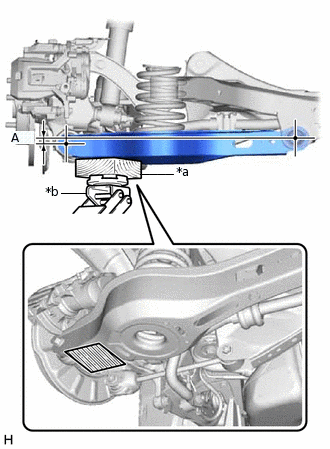

   1.

      *a	Деревянный брусок
      *b	Домкрат
      	Место установки деревянного бруска

      С помощью домкрата и деревянного бруска приложите усилие к подвеске с тем, чтобы задний рычаг подвески № 2 в сборе расположился, как показано на рисунке.

      Номинальная длина (A)

      13 мм (0,512 дюйма)

      CAUTION:

      Не поднимайте рычаг задней подвески № 2 в сборе слишком высоко, иначе автомобиль может опрокинуться.

      Note:

      • При поддомкрачивании рычага задней подвески № 2 выполняйте эту операцию медленно.

      • При выполнении этой операции автомобиль должен находиться как можно ниже.

5. УСТАНОВИТЕ ЗАДНИЙ ВЕРХНИЙ РЫЧАГ УПРАВЛЕНИЯ В СБОРЕ

   1. Закрепите верхний рычаг управления задней подвески в сборе на кулаке задней подвески в сборе болтом и гайкой.

      73 Н*м

      744 кгс*см

      54 фунт-сила-фута

      Note:

      • Резьбовой конец вставляемого болта должен быть обращен к задней части автомобиля.

      • Поскольку гайка снабжена фиксатором, не поворачивайте ее. При затягивании болта гайка должна оставаться неподвижной.

6. ПОДСОЕДИНИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

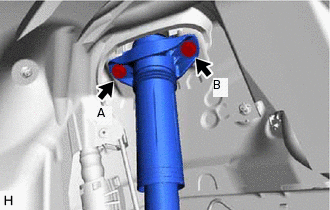

   1.

      Подсоедините задний амортизатор в сборе к автомобилю и закрепите 2 болтами.

      55 Н*м

      561 кгс*см

      41 фунт-сила-фут

      Note:

      Временно затяните болт (A), а затем полностью затяните 2 болта в следующем порядке: (B) и (A).

7. УСТАНОВИТЕ ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ

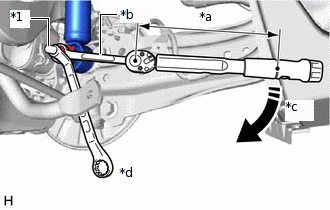

   1.

      *1	Штифт кулака задней подвески
      *a	Длина плеча динамометрического ключа
      *b	Ключ для контргайки шарового шарнира
      *c	Поверните
      *d	Удерживайте

      С помощью ключа для контргайки шарового шарнира полностью затяните гайку заднего амортизатора в сборе.

      Номинальный момент затяжки

      125 Н*м

      1275 кгс*см

      92 фунт-сила-фута

      Note:

      Поворачивая гайку, удерживайте штифт кулака задней подвески.

      Tip:

      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесьЩелкните по следующей ссылке

      • При использовании ключа для контргайки шарового шарнира (длина рычага 149,75 мм (5,90 дюйма)) + динамометрический ключ (длина рычага 400 мм (1,31 фута)):

        91 Н*м (928 кгс*см, 67 фунт-сила-футов)

8. УСТАНОВИТЕ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

9. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для моделей с панелью)

   1. Для правой стороны:

      Нажмите здесьЩелкните по следующей ссылке

10. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 (для моделей с панелью)

    1. для левой стороны:

       Нажмите здесьЩелкните по следующей ссылке

11. УСТАНОВИТЕ ЛЕВЫЙ ДАТЧИК ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ (с левой стороны)

    Нажмите здесьЩелкните по следующей ссылке

12. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО

    Нажмите здесьЩелкните по следующей ссылке

13. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ЗАДНИХ КОЛЕС

    Нажмите здесьЩелкните по следующей ссылке

14. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

    Система помощи при парковке	Щелкните по следующей ссылкедля инициализации Щелкните по следующей ссылкедля калибровки
    Система освещения (НАРУЖНОГО)	Щелкните по следующей ссылке
