БОКОВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей без заднего сиденья № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки подушки безопасности задних сидений в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
	Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)	Система запуска и останова	Click here
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here Click here

CAUTION:

Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
Нажмите здесьClick here Click here
Работайте в защитных перчатках. Острые края деталей могут травмировать руки.

Note:

В случае развертывания подушки безопасности задних сидений в сборе замените подушку безопасности задних сидений в сборе, раму спинки заднего сиденья в сборе, подушку спинки раздельного заднего сиденья и обивку спинки раздельного заднего сиденья необходимыми деталями в соответствии со степенью ущерба при столкновении.

Для левой стороны: Нажмите здесьClick here

Для правой стороны: Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с левой стороны)

Нажмите здесьClick here
СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны)

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ ОБИВКИ ЗАДНЕГО СИДЕНЬЯ (для моделей с сиденьями с ручным приводом)

Нажмите здесьClick here
СНИМИТЕ РУЧКУ РАЗБЛОКИРОВКИ РЕГУЛЯТОРА НАКЛОНА № 1 (для моделей с сиденьями с ручным приводом)

Нажмите здесьClick here
СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА СИДЕНЬЯ В СБОРЕ (для сидений с электроприводом)

Нажмите здесьClick here
ОТСОЕДИНИТЕ ОБИВКУ ПОДУШКИ ЗАДНЕГО РАЗДЕЛЬНОГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ

Нажмите здесьClick here
СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (с левой стороны)

Нажмите здесьClick here
СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С ПОДУШКОЙ (с правой стороны)

Нажмите здесьClick here
ОТСОЕДИНИТЕ РЕМЕНЬ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (с правой стороны)

Нажмите здесьClick here
СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

Нажмите здесьClick here
СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ (с правой стороны)

Нажмите здесьClick here
СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ (с правой стороны)

Нажмите здесьClick here
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с левой стороны)

Нажмите здесьClick here
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ПОДУШКОЙ (с правой стороны)

Нажмите здесьClick here
СНИМИТЕ ВОЙЛОК СПИНКИ СИДЕНЬЯ

Нажмите здесьClick here

СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ В СБОРЕ

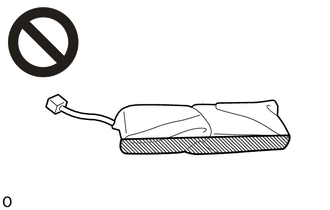

	Сторона разворачивания

CAUTION:

При помещении подушки безопасности задних сидений в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

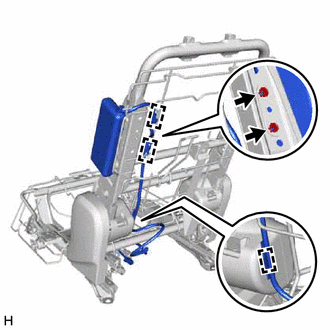

Для сиденья с ручным приводом:
1. Расцепите 3 зажима.
2. Отверните 2 гайки и снимите подушку безопасности задних сидений в сборе.
  Note:
  - Не затягивайте гайки.
  - Убедитесь, что рама спинки заднего сиденья в сборе не деформирована. Если имеется деформация, замените ее новой.

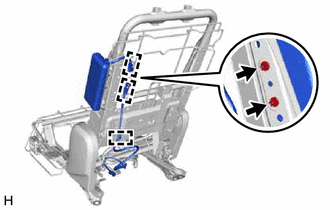

Для сидений с электроприводом:
1. Расцепите 3 зажима.
2. Отверните 2 гайки и снимите подушку безопасности задних сидений в сборе.
  Note:
  - Не затягивайте гайки.
  - Убедитесь, что рама спинки заднего сиденья в сборе не деформирована. Если имеется деформация, замените ее новой.
