REAR NO. 1 SEAT ASSEMBLY(for 60/40 Split Slide Walk-in Seat Type RH Side) COMPONENTS

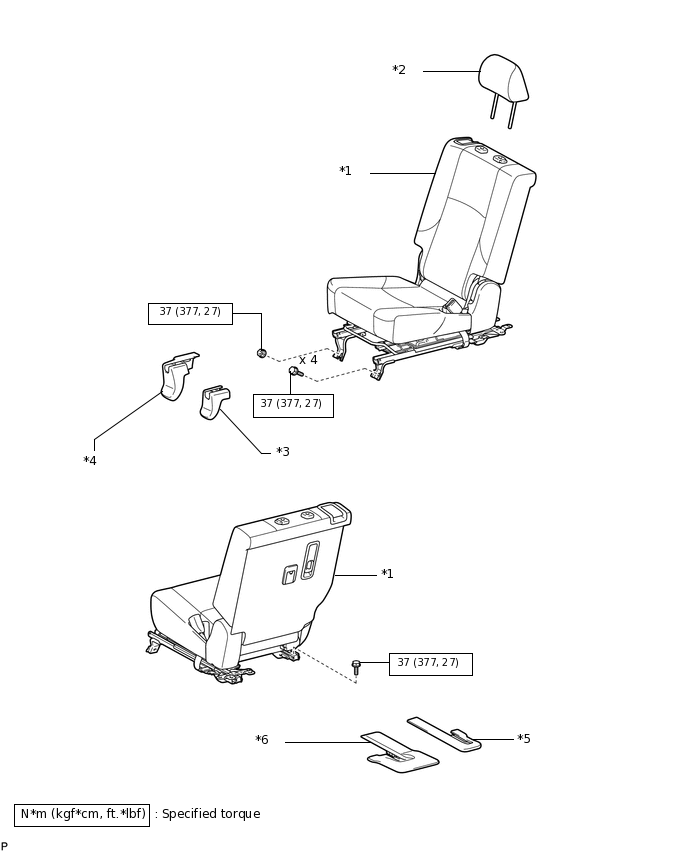

ILLUSTRATION
*1 |
REAR SEAT ASSEMBLY RH |
*2 |
REAR SEAT HEADREST ASSEMBLY |
*3 |
REAR SEAT TRACK INNER BRACKET COVER |
*4 |
REAR SEAT TRACK OUTER BRACKET COVER |
*5 |
SEAT TRACK COVER RH |
*6 |
SEAT TRACK INNER BRACKET COVER RH |

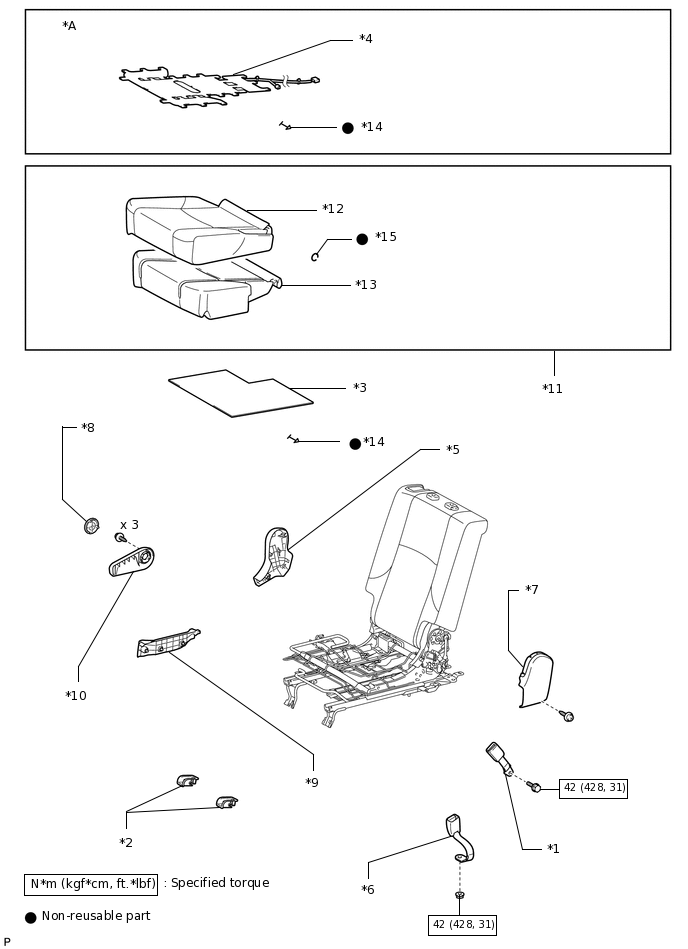

ILLUSTRATION
*A |
w/ Seat Heater System |
- |
- |
*1 |
REAR NO. 1 SEAT INNER BELT ASSEMBLY RH |
*2 |
REAR NO. 2 SEAT PROTECTOR |
*3 |
REAR SEAT CUSHION EDGE PROTECTOR |
*4 |
REAR SEAT CUSHION HEATER ASSEMBLY |
*5 |
REAR SEAT CUSHION MOULDING RH |
*6 |
REAR SEAT INNER BELT ASSEMBLY |
*7 |
REAR SEAT REAR CUSHION MOULDING LH |
*8 |
REAR SEAT UPPER RECLINING COVER RH |
*9 |
REAR SEATBACK LOCK STRIKER COVER RH |
*10 |
RECLINING ADJUSTER RELEASE HANDLE RH |
*11 |
SEAT CUSHION COVER WITH PAD |
*12 |
SEPARATE TYPE REAR SEAT CUSHION COVER |
*13 |
SEPARATE TYPE REAR SEAT CUSHION PAD |
*14 |
TACK PIN |
*15 |
HOG RING |
- |
- |

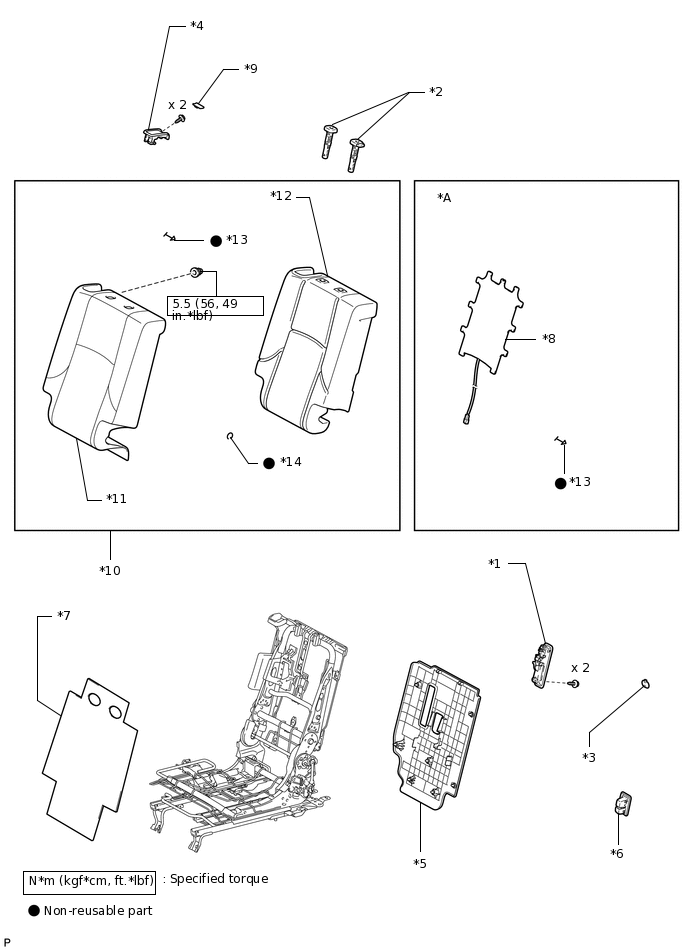

ILLUSTRATION
*A |
w/ Seat Heater System |
- |
- |
*1 |
REAR CENTER BACK LOCK CONTROL LEVER |
*2 |
REAR NO. 1 SEAT HEADREST SUPPORT ASSEMBLY |
*3 |
REAR SEAT COVER CAP |
*4 |
REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY RH |
*5 |
REAR SEATBACK BOARD CARPET ASSEMBLY RH |
*6 |
REAR SEATBACK COVER |
*7 |
REAR SEATBACK EDGE PROTECTOR |
*8 |
REAR SEATBACK HEATER ASSEMBLY |
*9 |
RECLINING ADJUSTER KNOB CAP RH |
*10 |
SEATBACK COVER WITH PAD |
*11 |
SEPARATE TYPE REAR SEATBACK COVER |
*12 |
SEPARATE TYPE REAR SEATBACK PAD |
*13 |
TACK PIN |
*14 |
HOG RING |
ILLUSTRATION
*1 |
REAR NO. 2 SEAT RECLINING CONTROL CABLE |
*2 |
REAR SEAT CUSHION SET PLATE |
*3 |
REAR SEAT INNER RECLINING COVER RH |
*4 |
REAR SEAT RECLINING CONTROL CABLE |
*5 |
REAR SEATBACK LOCK PLATE LH |
*6 |
RECLINING ADJUSTER INSIDE COVER RH |
*7 |
CABLE TIE |
- |
- |

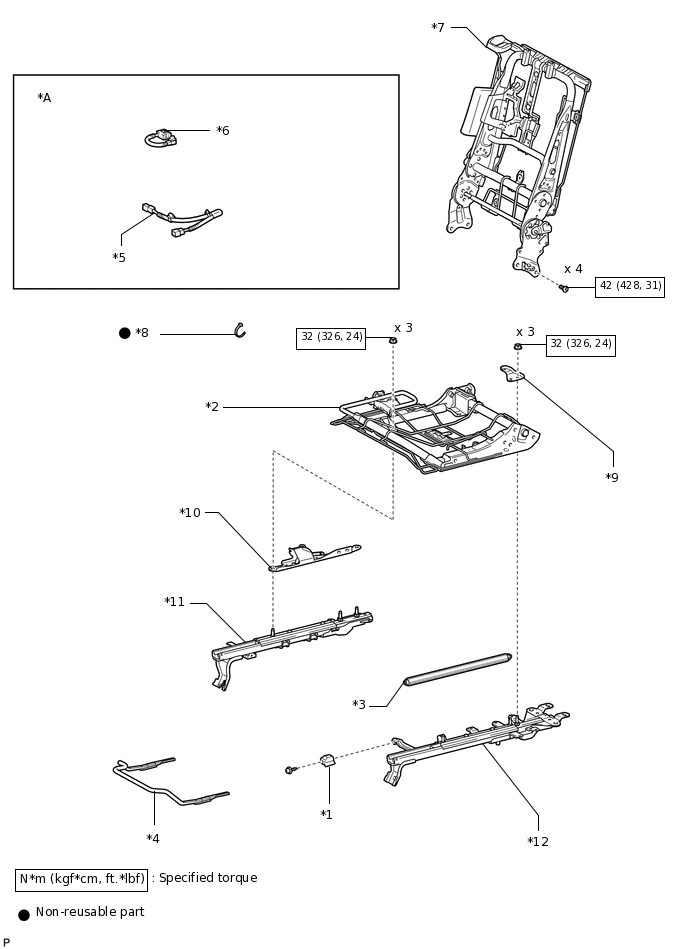

ILLUSTRATION
*A |
w/ Seat Heater System |
- |
- |
*1 |
REAR SEAT COVER |
*2 |
REAR SEAT CUSHION FRAME SUB-ASSEMBLY RH |
*3 |
REAR SEAT CUSHION SPRING |
*4 |
REAR SEAT TRACK ADJUSTING HANDLE RH |
*5 |
REAR SEAT WIRE RH |
*6 |
SEAT HEATER CONTROL SUB-ASSEMBLY |
*7 |
REAR SEATBACK FRAME SUB-ASSEMBLY RH |
*8 |
CABLE TIE |
*9 |
NO. 1 SEAT LEG PLATE |
*10 |
SEAT CUSHION SIDE FRAME SUB-ASSEMBLY RH |
*11 |
REAR SEAT UPPER TRACK RAIL SUB-ASSEMBLY RH |
*12 |
REAR SEAT UPPER TRACK RAIL SUB-ASSEMBLY LH |
