СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P3107-214

Код DTC Наименование DTC
P3107-214 Нарушение обмена данными с блоком управления системы SRS

ОПИСАНИЕ

См. описание для DTC P3107-213.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P3107-214

Нарушение обмена данными с блоком управления системы SRS

Обрыв или короткое замыкание на +B в цепи передачи данных

(логика диагностирования за 1 поездку)

  • Жгут проводов или разъем

  • Блок управления системы SRS

  • ЭБУ гибридной системы в сборе

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P3107-214

Collision Signal (Airbag)

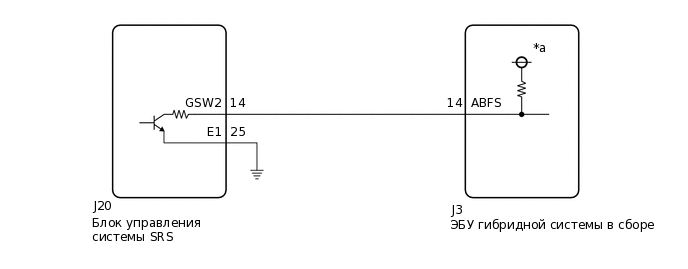

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A254875E66

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Установите выключатель питания в состояние ON (ВКЛ) (IG) и подождите не менее 15 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПОДУШЕК БЕЗОПАСНОСТИ СИСТЕМЫ SRS)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Body Electrical / SRS Airbag / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Body Electrical > SRS Airbag > Trouble Codes

      Результат

      Перейдите к

      Коды DTC подушек безопасности не выводятся.

      Выводятся коды DTC подушек безопасности.

    5. Выключите зажигание.

    Выводятся коды DTC подушек безопасности.

    ОБРАТИТЕСЬ К ТАБЛИЦЕ DTC (AIRBAG SYSTEM)

    Нажмите здесьClick hereClick hereClick here

    Коды DTC подушек безопасности не выводятся.

  2. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (ПРОВЕРЬТЕ ФОРМУ СИГНАЛА)

    Нажмите здесьClick here

    Результат

    Перейдите к

    Форма сигнала соответствует показанной на рисунке.

    Форма сигнала отличается от показанной на рисунке.
    Форма сигнала отличается от показанной на рисунке.

    ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАЗЪЕМ ЭБУ ГИБРИДНОЙ СИСТЕМЫ)Click here

    Форма сигнала соответствует показанной на рисунке.

  3. УДАЛИТЕ DTC

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  4. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      Код P3107-214 не выводится.

      Код P3107-214 выводится снова.

    5. Выключите зажигание.

    Код P3107-214 выводится снова.

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    Код P3107-214 не выводится.

  5. ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ

  6. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  7. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ SRS)

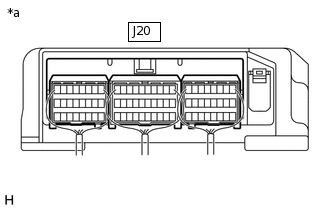

    1. A256536C29

      *a

      Устройство с подсоединенным жгутом проводов

      (блок управления системы SRS)

      Проверьте надежность подключения и давление соответствующих контактов разъема J20 центрального блока управления системы SRS.

      OK

      Разъемы подсоединены надежно, давление контактов в норме.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ — ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

    1. Отсоедините разъем J3 ЭБУ гибридной системы.

    2. Отсоедините разъем J20 блока управления системы SRS.

    3. Включите зажигание (IG).

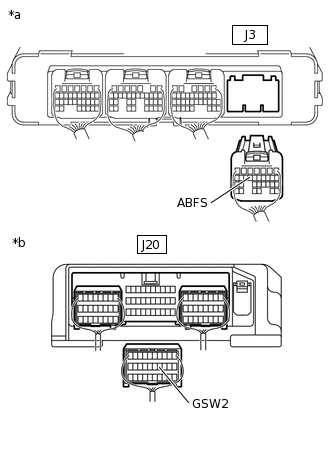

    4. C257177C41

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (блок управления системы SRS)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J3-14 (ABFS) - масса

      Питание включено (IG)

      Менее 1 В
      Note:

      Включение питания (IG) при отсоединенных разъеме преобразователя-инвертора в сборе и разъеме ЭБУ гибридной системы приводит к сохранению других DTC. После выполнения проверки удалите коды DTC.

    5. Выключите питание.

    6. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на обрыв)

      Подключение диагностического прибора

      Условие

      Заданные условия

      J3-14 (ABFS) - J20-14 (GSW2)

      Питание выключено

      Менее 1 Ом

      Номинальное сопротивление (при проверке на короткое замыкание)

      Подключение диагностического прибора

      Условие

      Заданные условия

      J3-14 (ABFS) или J20-14 (GSW2) - масса и другие контакты

      Питание выключено

      10 кОм или более
      Tip:

      Выполняя описанную выше проверку жгута проводов, при необходимости убедитесь в отсутствии проводов с коротким замыканием на цепь питания.

    7. Подсоедините разъем J20 блока управления системы SRS.

    8. Подсоедините разъем J3 ЭБУ гибридной системы.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  9. ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

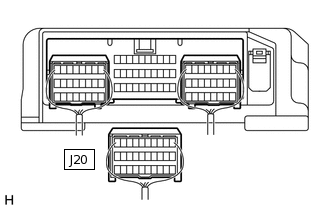

    1. A256537N07

      Отсоедините разъем J20 блока управления системы SRS.

    2. Включите зажигание (IG).

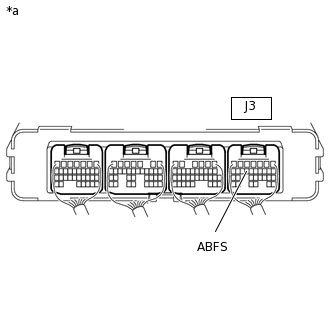

    3. A361711C19

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ гибридной системы в сборе)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      J3-14 (ABFS) - масса

      Питание включено (IG)

      11–14 В
      Note:

      Установка выключателя питания в состояние ON (ВКЛ) (IG) при отсоединенном разъеме блока управления системы SRS приводит к сохранению других DTC. После выполнения проверки удалите коды DTC.

    4. Выключите питание.

    5. Подсоедините разъем J20 блока управления системы SRS.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick hereClick hereClick here

    NG

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here
