ПРИВОД ОМЫВАТЕЛЯ ФАРЫ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки деталей, замены, или в привод омывателя фары в сборе Снятие/установка перечислены ниже.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Передний бампер в сборе (для моделей с системой панорамного обзора)

Регулировка зоны обзора передней телекамеры

Система панорамного заднего обзора

Щелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  2. СНИМИТЕ ЛЕВУЮ КРЫШКУ ОМЫВАТЕЛЯ ФАР

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ПРАВУЮ КРЫШКУ ОМЫВАТЕЛЯ ФАР

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  4. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ

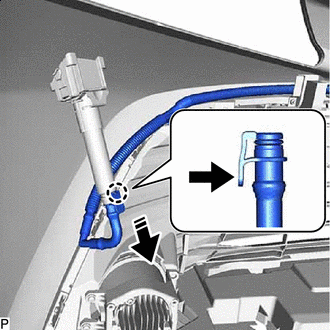

    1. E377630C01
      V100135

      Нажат
      V113147

      Направление отсоединения

      Освободите захват и отсоедините шланг очистителя фар, как показано на рисунке.

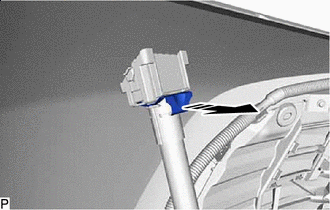

    2. E377621C01
      V113147

      Снимите в этом направлении

      Снимите зажим очистителя фар, как показано на рисунке.

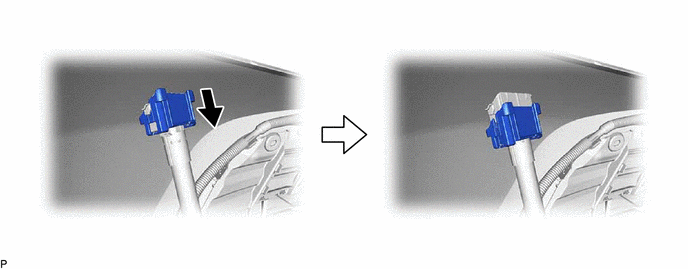

    3. Сдвиньте втулку, как показано на рисунке.

      E377623

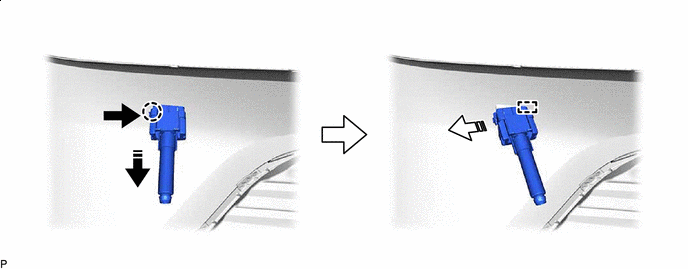

    4. Освободите захват и направляющую, как обозначено стрелкой, в порядке, показанном на рисунке, чтобы снять привод омывателя левой фары в сборе.

      E377625C01
      V100135

      Нажат

      		 V113147

      Направление снятия (1)
      V113148

      Направление снятия (2)

      -

      -

  5. СНИМИТЕ ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ

    Tip:

    Выполнить действия в том же порядке, что и для левой стороны.
