СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

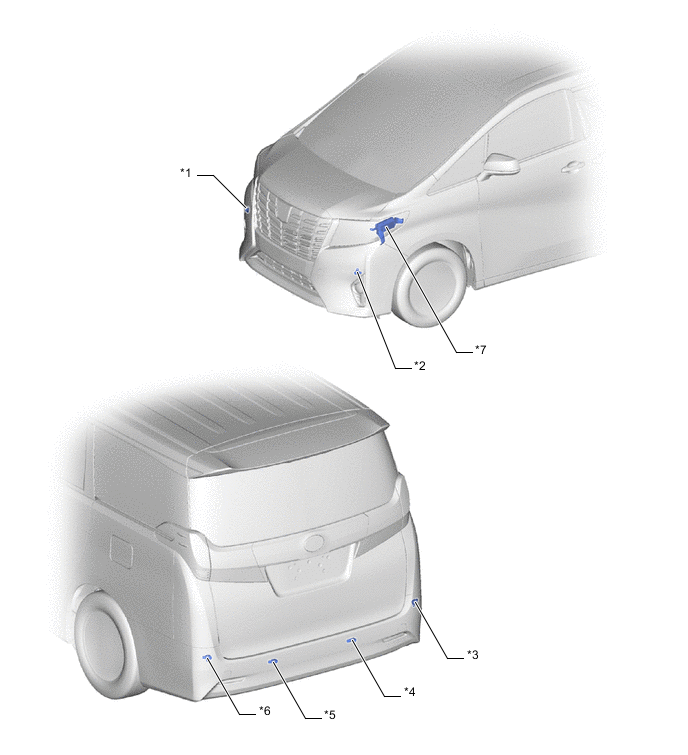

ИЛЛЮСТРАЦИЯ
| *1 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ПРАВЫЙ ПЕРЕДНИЙ УГЛОВОЙ ДАТЧИК) | *2 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 1 (ЛЕВЫЙ ПЕРЕДНИЙ УГЛОВОЙ ДАТЧИК) |
| *3 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ПРАВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) | *4 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ПРАВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
| *5 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 3 (ЛЕВЫЙ ЗАДНИЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) | *6 | УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЛЕВЫЙ ЗАДНИЙ УГЛОВОЙ ДАТЧИК) |
| *7 | ECM | - | - |

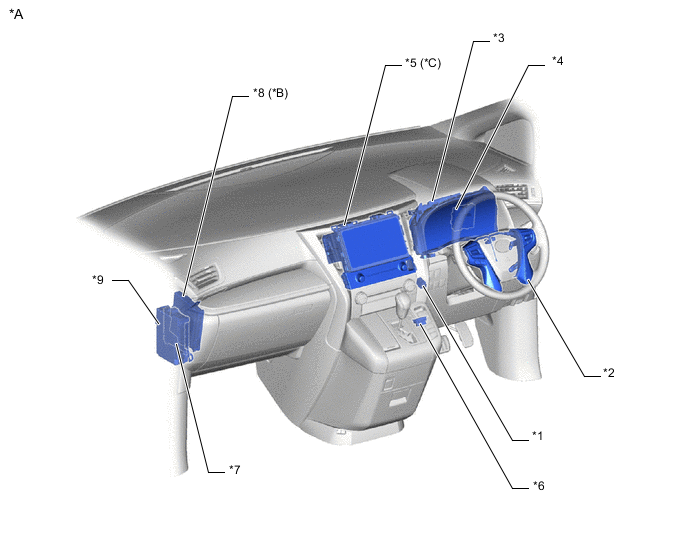

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | *B | для моделей с системой запуска и останова |
| *C | для моделей с системой навигации | - | - |
| *1 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ) |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *5 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *6 | DLC3 |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
- | - |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 | *2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ЩИТОК ПРИБОРОВ В СБОРЕ | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ - МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ) |
| *5 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *6 | DLC3 |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 3 |
