FRONT SHOCK ABSORBER COMPONENTS
ILLUSTRATION
*1 |
LOWER FRONT BUMPER COVER |
*2 |
NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY |
ILLUSTRATION
*1 |
FRONT STABILIZER BAR |
*2 |
FRONT STABILIZER END BRACKET RH |
*3 |
FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY RH |
*4 |
FRONT STABILIZER LINK BUSH RH |
*5 |
FRONT STABILIZER LINK BUSH LH |
*6 |
FRONT STABILIZER LOWER BRACKET RH |
*7 |
FRONT STABILIZER LOWER BRACKET LH |
*8 |
FRONT STABILIZER END BRACKET LH |
*9 |
FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY LH |
- |
- |

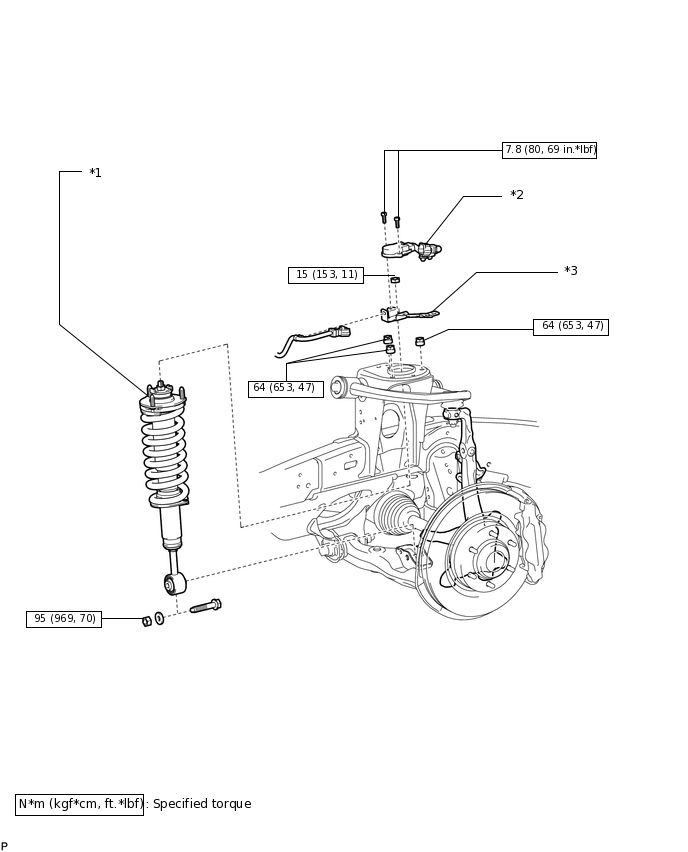

ILLUSTRATION
*1 |
FRONT SHOCK ABSORBER WITH COIL SPRING |
*2 |
ABSORBER CONTROL ACTUATOR |
*3 |
BRACKET |
- |
- |
ILLUSTRATION
*1 |
FRONT COIL SPRING LH |
*2 |
FRONT SHOCK ABSORBER BUSH |
*3 |
FRONT SUPPORT TO FRONT SHOCK ABSORBER NUT |
*4 |
FRONT SUSPENSION SUPPORT SUB-ASSEMBLY LH |
*5 |
FRONT SHOCK ABSORBER CUSHION RETAINER |
*6 |
FRONT SHOCK ABSORBER CUSHION NO. 1 |
*7 |
FRONT SHOCK ABSORBER ASSEMBLY LH |
- |
- |
