ТОПЛИВНЫЙ НАСОС (для моделей без модуля насоса адсорбера) ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ТОПЛИВНЫЙ НАСОС

   Tip:

   После замены топливного насоса выполните процедуру "Проверка после ремонта".

   Нажмите здесьЩелкните по следующей ссылке

   1.

      *1	Кольцевое уплотнение
      *2	Распорная втулка топливного насоса

      Смажьте бензином кольцевое уплотнение. Затем установите распорную втулку топливного насоса и кольцевое уплотнение на топливный насос.

   2. Введите в зацепление 3 захвата, чтобы установить топливный насос на топливный фильтр.

      Note:

      • При установке следите за тем, чтобы кольцевое уплотнение не защемлялось не разрезалось.

      • Надежно зацепляйте захваты.

      • Не снимайте всасывающий фильтр с топливного насоса.

   3.

      Подсоедините разъем жгута проводов топливного насоса, чтобы установить жгут проводов топливного насоса на топливный насос.

   4.

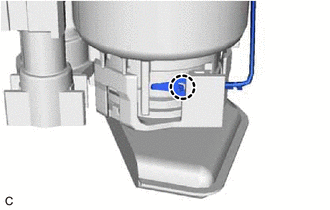

      Подсоедините жгут проводов топливного насоса к топливному насосу и закрепите захватом.

      Note:

      • Надежно сцепите захват.

      • Убедитесь в отсутствии посторонних частиц между топливным насосом и контактом соединения с массой жгута проводов топливного насоса.

      • Убедитесь, что контакт соединения с массой жгута проводов топливного насоса надежно подсоединен к корпусу топливного насоса.

   5. Проверьте подсоединение жгута проводов топливного насоса.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         Корпус топливного насоса — контакт соединения с массой жгута проводов топливного насоса	Всегда	Менее 50 Ом

         Если результат не соответствует требованиям, подсоедините жгут проводов топливного насоса к топливному насосу так, чтобы контакт соединения с массой жгута проводов топливного насоса был надежно соединен с корпусом топливного насоса.

   6. Смажьте бензином кольцевое уплотнение. Затем установите кольцевое уплотнение в топливный бачок.

   7.

      Установите топливный фильтр на расширительный топливный бачок, как показано на рисунке.

      Note:

      При установке следите за тем, чтобы кольцевое уплотнение не защемлялось и не разрезалось.

   8. Введите в зацепление 3 захватов.

      Note:

      Надежно зацепляйте захваты.

   9. Введите в зацепление зажим, чтобы подсоединить топливопровод на топливный фильтр.

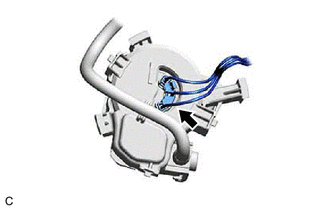

   10. Подсоедините жгут проводов топливного насоса к пластине топливозаборника в сборе и закрепите хомутом.

   11. Подсоедините 2 разъема жгута проводов топливного насоса.

   12. Установите защитный кожух на жгут проводов топливного насоса.

2. УСТАНОВИТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке
