ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже описан порядок работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    1. Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B422343
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

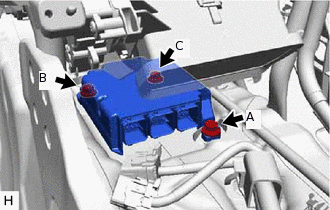

    3. B468739N01

      Установите центральный блок управления системы SRS и закрепите его 3 болтами.

      17,5 Н*м

      178 кгс*см

      13 фунт-сила-футов

      Note:

      • Временно затяните 2 болта в последовательности (A), (B), затем полностью затяните 3 болта в следующем порядке: (C), (A) и (B).

      • В случае падения датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.

      • При установке датчика подушки системы SRS следите за тем, чтобы электропроводка системы SRS не мешала работе других деталей и не пережималась ими.

      • При первом включении зажигания после замены блока управления системы SRS в автомобиле не должно быть пассажиров.

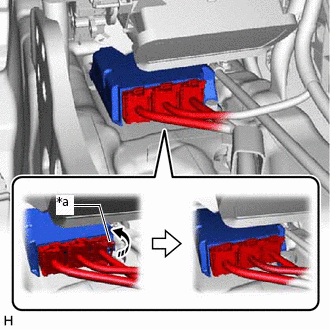

    4. B468738C01

      *a

      Рычаг блокировки
      V113147

      Двигать в этом направлении

      Временно подсоедините разъем, а затем переместите рычаг блокировки в направлении, указанном стрелкой, чтобы надежно зафиксировать разъемы.

      Note:

      При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

    5. Проверьте отсутствие люфта между установочными деталями центрального блока управления системы SRS.

  2. УСТАНОВИТЕ ВОЗДУХОВОД ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

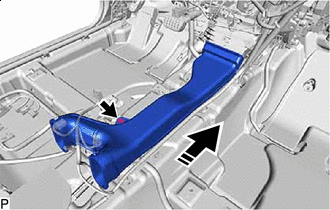

    1. C378613C01
      V113147

      Направление установки

      Установите воздуховод вещевого ящика в облицовке туннеля пола № 1 и закрепите его фиксатором, как показано на рисунке.

  3. УСТАНОВИТЕ ПЕРЕДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ

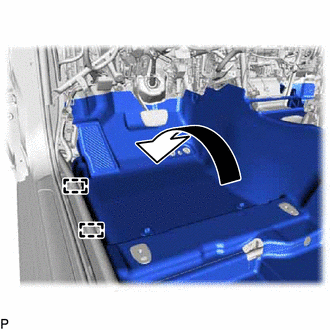

    1. E372541

      Установите передний напольный коврик в сборе в исходное положение, как показано на рисунке.

    2. Введите в зацепление 2 направляющих.

    3. Установите 2 фиксатора переднего напольного коврика.

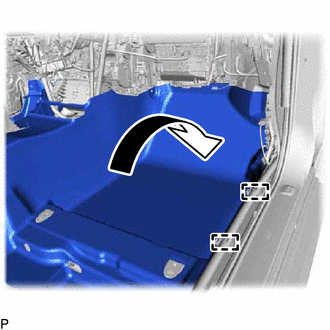

    4. E372536

      Установите передний напольный коврик в сборе в исходное положение, как показано на рисунке.

    5. Введите в зацепление 2 направляющих.

    6. для моделей с левосторонним рулевым управлением:

      1. Установите 2 фиксатора переднего напольного коврика.

    7. Для моделей с правосторонним рулевым управлением:

      1. Установите фиксатор переднего напольного коврика.

  4. УСТАНОВИТЕ КРЫШКУ ПЕРЕДНЕГО ПОЛА С ПРЕДУПРЕДИТЕЛЬНОЙ ТАБЛИЧКОЙ

    Нажмите здесьЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ПЕДАЛЬ АКСЕЛЕРАТОРА

    для моделей с 6AR-FSE: нажмите здесьЩелкните по следующей ссылке

    для моделей с 2AR-FE: Нажмите здесьЩелкните по следующей ссылке

    Для моделей с A25A-FKS: Нажмите здесьЩелкните по следующей ссылке

    для моделей с 2GR-FKS: нажмите здесьЩелкните по следующей ссылке

  6. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ АКСЕЛЕРАТОРА

    для моделей с 6AR-FSE: нажмите здесьЩелкните по следующей ссылке

    для моделей с 2AR-FE: Нажмите здесьЩелкните по следующей ссылке

    Для моделей с A25A-FKS: Нажмите здесьЩелкните по следующей ссылке

    для моделей с 2GR-FKS: нажмите здесьЩелкните по следующей ссылке

  7. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)

    Нажмите здесьЩелкните по следующей ссылке

  8. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьЩелкните по следующей ссылке

  9. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Нажмите здесьЩелкните по следующей ссылке

  10. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  11. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  12. ПОДСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  13. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    Нажмите здесьЩелкните по следующей ссылке

  14. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ

    Нажмите здесьЩелкните по следующей ссылке

  15. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  16. УСТАНОВИТЕ НИЖНЮЮ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылке

  17. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ

  18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылке

  19. ПОДСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

  20. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылке

  21. УСТАНОВИТЬ НАКЛАДКУ ПОРОГА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

    Нажмите здесьЩелкните по следующей ссылке

  22. УСТАНОВИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ

    Для складывающихся сидений: Нажмите здесьЩелкните по следующей ссылке

    для сидений с регулируемым наклоном спинки: нажмите здесьЩелкните по следующей ссылке

    Для нерегулируемых сидений: Нажмите здесьЩелкните по следующей ссылке

  23. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Для складывающихся сидений: Нажмите здесьЩелкните по следующей ссылке

    для сидений с регулируемым наклоном спинки: нажмите здесьЩелкните по следующей ссылке

    Для нерегулируемых сидений: Нажмите здесьЩелкните по следующей ссылке

  24. ПОДСОЕДИНИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Для складывающихся сидений: Нажмите здесьЩелкните по следующей ссылке

    для сидений с регулируемым наклоном спинки: нажмите здесьЩелкните по следующей ссылке

    для нерегулируемых сидений: нажмите здесьЩелкните по следующей ссылке

  25. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  26. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с электроприводом)

    Нажмите здесьЩелкните по следующей ссылке

  27. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с ручным приводом)

    Нажмите здесьЩелкните по следующей ссылке

  28. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ

    Нажмите здесьЩелкните по следующей ссылке

  29. ВЫПОЛНИТЕ КАЛИБРОВКУ "НУЛЯ" ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

    1. В случае замены центрального блока управления системы SRS в сборе выполните настройку "нуля" датчика замедления и рысканья.

      Нажмите здесьЩелкните по следующей ссылке

      Tip:

      Датчик замедления и рысканья встроен в центральный блок управления системы SRS.
