СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1621

Код DTC Наименование DTC
C1621 Неисправность источника питания камеры заднего вида

ОПИСАНИЕ

Этот DTC регистрируется, когда ЭБУ системы помощи при парковке определяет отклонение от нормы входных/выходных сигналов обмена данными с задней телекамерой.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1621

Неисправность источника питания камеры заднего вида

Неисправность питания задней телекамеры

  • Жгут проводов или разъем

  • Задняя телекамера в сборе

  • ЭБУ помощи при парковке

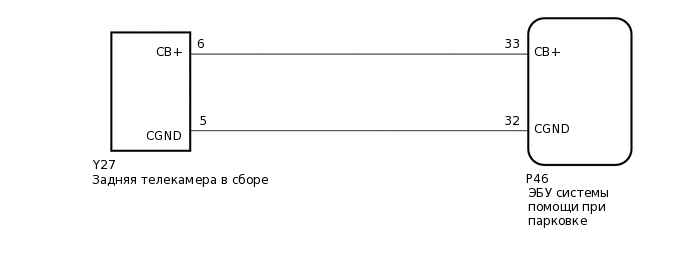

СХЕМА СОЕДИНЕНИЙ

E240924E41

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если на многофункциональном дисплее отображается знак После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ – ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем P46 ЭБУ системы помощи при парковке.

    2. Отсоедините разъем Y27 задней телекамеры в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      P46-33 (CB+) - Y27-6 (CB+)

      Всегда

      Менее 1 Ом

      P46-32 (CGND) - Y27-5 (CGND)

      Всегда

      Менее 1 Ом

      P46-33 (CB+) или Y27-6 (CB+) - масса

      Всегда

      10 кОм или более

      P46-32 (CGND) или Y27-5 (CGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ (CB+, CGND)

    1. E245958C79

      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ системы помощи при парковке)

      Отсоедините заднюю телекамеру в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      P46-32 (CGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      P46-33 (CB+) - P46-32 (CGND)

      Зажигание включено (IG)

      5,5 - 7,05 В

      P46-33 (CB+) - P46-32 (CGND)

      Зажигание выключено

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ТЕЛЕКАМЕРУ ЗАДНЕГО ВИДА В СБОРЕ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ

    Нажмите здесьClick here
