СИСТЕМА БЕСПРОВОДНОЙ ЗАРЯДКИ КОНТАКТЫ ЭБУ
ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ
Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия

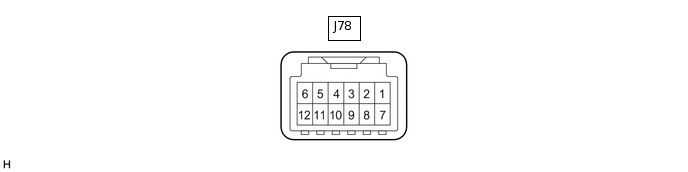

J78-1 (PGND) - масса
W-B - масса
Масса
Всегда
Менее 1 В
J78-5 (ACC) - J78-1 (PGND)
R - W-B
Источник питания (ACC)
Питание включено (ACC)
11-14 В
Питание выключено
Менее 1 В
J78-6 (B+) - J78-1 (PGND)
SB - W-B
Источник питания (+B)
Питание выключено
11–14 В
J78-7 (DIS) - масса
V - масса
Сигнал прекращения зарядки
В течение 5 с после переключения выключателя питания из выключенного во включенное (ACC) состояние*1
4,5 - 6,0 В
Устройство заряжается
Менее 1 В
Зарядка прекращена в результате состояния интеллектуальной системы посадки и запуска*2
4,5 - 6,0 В
J78-9 (ILL-) - масса
G - масса
Сигнал освещения (реостат)
Переключатель освещения в выключенном положении
Менее 1 В
Переключатель освещения в положении TAIL или HEAD
Формирование импульсов
J78-10 (TAIL) - масса
BE - масса
Сигнал подсветки
Переключатель освещения в выключенном положении
Менее 1 В
Питание выключено, переключатель освещения установлен в положение TAIL или HEAD
11–14 В
*1: Когда питание переключается из выключенного во включенное (ACC) состояние, подставка для беспроводной зарядки мобильных устройств в сборе ожидает сигнал прекращения зарядки в течение 5 с. Если сигнал прекращения зарядки не составляет 4 В в течение не менее 0,8 с в ходе ожидания, подставка для беспроводной зарядки мобильных устройств в сборе определяет, что в цепи сигнала прекращения зарядки имеется обрыв, включает индикатор янтарного света в мигающем режиме (схема 1) и прекращает работу до следующего переключения из выключенного во включенное (ACC) состояние.
*2: Подробное описание условий, при которых ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) передает сигнал прекращения зарядки приводитсяClick here.
