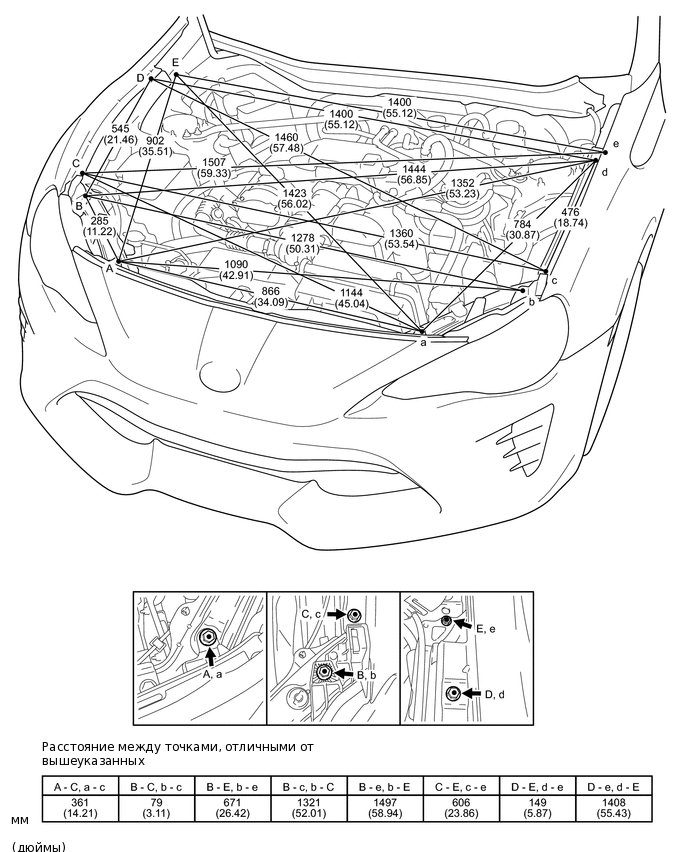

СПРАВОЧНЫЕ ЗНАЧЕНИЯ ДЛЯ МОТОРНОГО ОТСЕКА РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tip:

  • Точки измерения со снятой крышкой двигателя.

  • Если указан только один размер, значит левая и правая стороны симметричны.

  • В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Table 1. Наименования контрольных точек

Схематическое обозначение

Наименование

Диаметр отверстия

мм (дюйм,)

A, a

Болт крепления боковой опоры переднего бампера

M6 (0,24)

B, b

Болт крепления фары

M6 (0,24)

C, c

Болт крепления переднего крыла

M6 (0,24)

D, d

Болт крепления переднего крыла

M6 (0,24)

E, e

Болт крепления прокладки фартука переднего крыла

M6 (0,24)
K139451E01
