ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

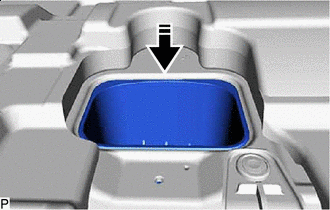

  1. УСТАНОВИТЕ КРЫШКУ УСТРОЙСТВА ВЫТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ

    1. B472887C01
      V113147

      Направление установки

      Установите крышку устройства вытяжения ремня безопасности, как показано на рисунке.

  2. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Нажмите здесьClick here

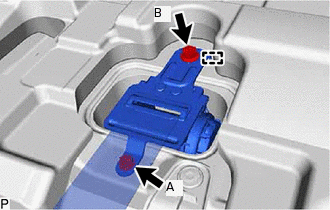

  3. УСТАНОВИТЕ РЕМЕНЬ БЕЗОПАСНОСТИ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    1. B471067E01

      Введите в зацепление направляющую и временно закрепите ремень безопасности центрального заднего сиденья в сборе 2 болтами.

    2. Окончательно закрепите центральный задний ремень с катушкой и преднатяжителем в сборе, полностью затянув болт (А), а затем – болт (В).

      Болт (A)

      12,5 Н*м

      127 кгс*см

      9 фунт-сила-футов

      Болт (B)

      42 Н*м

      428 кгс*см

      31 фунт-сила-фут

    3. Убедитесь в том, что ELR блокируется.

      Note:

      Эта проверка выполняется при ремне безопасности центрального заднего сиденья в сборе, установленном на автомобиль.

      1. После установки на автомобиль ремня безопасности центрального заднего сиденья в сборе убедитесь, что он блокируется при быстром вытяжении.

  4. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (без заднего солнцезащитного навеса)

    Нажмите здесьClick here

  5. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (с задним солнцезащитным навесом)

    Нажмите здесьClick here

  6. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ

    Нажмите здесьClick here

  7. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

    Нажмите здесьClick here

  8. ПОДСОЕДИНИТЕ ЛЕВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    Нажмите здесьClick here

  9. ПОДСОЕДИНИТЕ ПРАВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  10. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Нажмите здесьClick here

  11. УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  12. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Нажмите здесьClick here

  13. ПОДСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для складывающихся сидений)

    Нажмите здесьClick here

  14. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)

    Tip:

    Выполните действия в том же порядке, что и для левой стороны.

  15. ПОДСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для складывающихся сидений)

    Нажмите здесьClick here

  16. УСТАНОВИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)

    Нажмите здесьClick here

  17. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

    Нажмите здесьClick here

  18. ПОДСОЕДИНИТЕ ВНЕШНИЙ РЕМЕНЬ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)

    Нажмите здесьClick here

  19. УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для сидений с регулируемым наклоном)

    Нажмите здесьClick here

  20. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

  21. ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ (для моделей с боковыми подушками безопасности задних сидений)

    Нажмите здесьClick here

  22. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS (для моделей с боковыми подушками безопасности задних сидений)

    Нажмите здесьClick here
