СИЛОВАЯ РОЗЕТКА (на панели приборов) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПАНЕЛЬ КОЖУХА ЩИТКА ПРИБОРОВ № 1

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

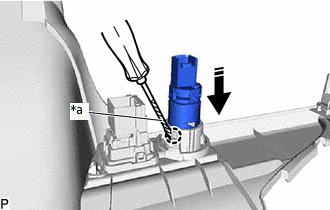

  3. СНИМИТЕ СИЛОВУЮ РОЗЕТКУ № 1 В СБОРЕ

    1. E364764C01

      *a

      Защитная клейкая лента
      V113147

      Снимите в этом направлении

      С помощью отвертки с обернутым изолентой концом освободите захват и снимите силовую розетку № 1 в сборе, как показано на рисунке.

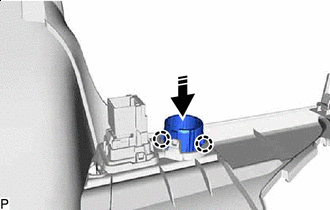

  4. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ № 1

    1. E364766C01
      V113147

      Снимите в этом направлении

      Освободите 2 захвата и снимите крышку силовой розетки № 1, как показано на рисунке.
