СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ Контрольная лампа VSC OFF горит постоянно

Код DTC Наименование DTC
Контрольная лампа VSC OFF горит постоянно

ОПИСАНИЕ

ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) соединен с щитком приборов шиной CAN.

Нажатие выключателя VSC OFF приводит к отключению TRC, а нажатие и удержание этого выключателя – к отключению TRC и VSC. Если система VSC выключена, загорается контрольная лампа VSC OFF.

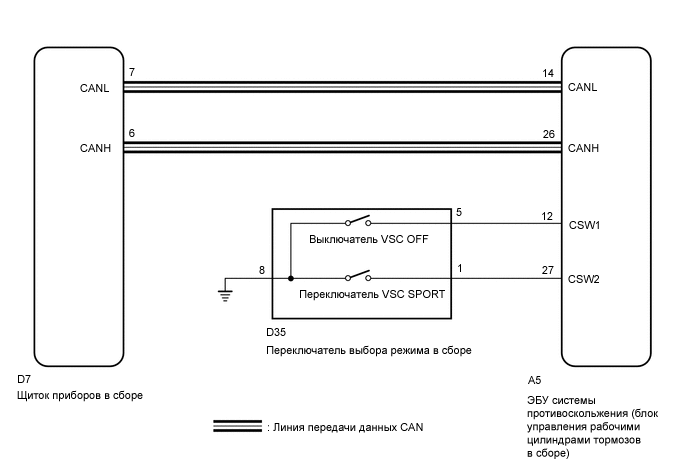

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

C264068E06

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В случае замены ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе) выполните сохранение в памяти нейтрального положения датчика VSC (см. стр.Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

    1. Проверьте, не выводятся ли коды DTC системы передачи данных CAN (см. стр.Click here).

      Result

      Result

      Следующий шаг

      DTC не выводится.

      А

      DTC выводится.

      B

    ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ ШИНУ CAN

    (см. стр.Click here)

  2. ПРОВЕРЬТЕ, НАДЕЖНО ЛИ ПОДСОЕДИНЕН РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ

    1. Проверьте подсоединение разъема ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

      OK

      Разъем подсоединен надежно.

    ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К ЭБУ

  3. ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    1. Проверьте напряжение аккумуляторной батареи.

      Номинальное напряжение

      11–14 В

    ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    (см. стр.Click here)

  4. СНИМИТЕ ПОКАЗАНИЕ GTS (ДЛЯ ВЫКЛЮЧАТЕЛЯ VSC OFF)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Выберите режим Data List в GTS (см. стр.Click here).

      Table 1. ABS / VSC / TRC

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      TRC(TRAC)/VSC Off Mode

      Режим отключения TRC/VSC / Normal, TRC(TRAC) OFF или VSC OFF

      Normal: Нормальный режим

      TRC(TRAC) OFF: режим TRC OFF

      VSC OFF: Режим VSC OFF

      -

    4. Убедитесь, что состояние выключателя на экране GTS изменяется в соответствии с состоянием выключателя VSC OFF.

      OK

      Значение на экране GTS изменяется в соответствии с состоянием выключателя VSC OFF.

    ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ VSC OFFClick here

  5. СНИМИТЕ ПОКАЗАНИЕ GTS (ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ VSC SPORT)

    1. Выберите режим Data List в GTS (см. стр.Click here).

      Table 2. ABS / VSC / TRC

      Информация на дисплее прибора

      Измеряемая величина / диапазон измерения

      Нормальное состояние

      Замечание по диагностике

      Sports Mode

      Режим VSC SPORT / Normal или Sports

      Normal: Нормальный режим

      Sports: режим VSC SPORT

      -

    2. Убедитесь, что состояние переключателя на экране GTS изменяется в соответствии с состоянием переключателя VSC SPORT.

      OK

      Значение на экране GTS изменяется в соответствии с состоянием переключателя VSC SPORT.

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ VSC SPORTClick here

  6. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    1. Выполните активную диагностику щитка приборов (главного процессора щитка приборов) с помощью GTS (см. стр.Click here).

    2. Проверьте щиток приборов в сборе.

      OK

      Контрольные лампы VSC OFF и VSC SPORT включаются и выключаются в соответствии с командами режима активной диагностики.

      Tip:

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр.Click here).

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    (см. стр.Click here)

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    (см. стр.Click here)

  7. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ VSC OFF

    1. Снимите выключатель VSC OFF (см. стр.Click here).

    2. Проверьте выключатель VSC OFF (см. стр.Click here).

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ

    (см. стр.Click here)

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ VSC OFF)

    1. Отсоедините разъем ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A5-12 (CSW1) - D35-5

      Всегда

      Менее 1 Ом

      A5-12 (CSW1) - масса

      Всегда

      10 кОм или более

      D35-8 - масса

      Всегда

      Менее 1 Ом
      Tip:

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр.Click here).

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    (см. стр.Click here)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

  9. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ VSC SPORT

    1. Снимите выключатель VSC SPORT (см. стр.Click here).

    2. Проверьте выключатель VSC SPORT (см. стр.Click here).

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ

    (см. стр.Click here)

  10. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ – ПЕРЕКЛЮЧАТЕЛЬ VSC SPORT)

    1. Отсоедините разъем ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A5-27(CSW2) - D35-1

      Всегда

      Менее 1 Ом

      A5-27 (CSW2) - масса

      Всегда

      10 кОм или более

      D35-8 - масса

      Всегда

      Менее 1 Ом
      Tip:

      Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой детали вернитесь к таблице и перейдите к следующему шагу (см. стр.Click here).

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    (см. стр.Click here)

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
