СИСТЕМА АДАПТИВНОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА, диагностический DTC: B2440 и B2441

Код DTC Наименование DTC
B2440 Нарушение обмена данными с левым блоком EDU системы AHS
B2441 Нарушение обмена данными с правым блоком EDU системы AHS

ОПИСАНИЕ

ЭБУ фары передает сигналы управления в ЭБУ управления светодиодным освещением и электродвигатель системы управления уровнем фар по шине передачи данных LIN.

Каждый узел также передает данные о своем рабочем состоянии в ЭБУ фары по шине LIN.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2440

Нарушение обмена данными с левым блоком EDU системы AHS

  • Условие обнаружения:

  • Зажигание включено (IG)

  • Состояние неисправности:

  • Обмен данными с левым ЭБУ управления светодиодным освещением по шине LIN прекращен

  • Длительность неисправности:

  • 10 с или более

  • Левая фара

  • Левый ЭБУ управления светодиодным освещением

  • ЭБУ левой фары в сборе

B2441

Нарушение обмена данными с правым блоком EDU системы AHS

  • Условие обнаружения:

  • Зажигание включено (IG)

  • Состояние неисправности:

  • Обмен данными с правым ЭБУ управления светодиодным освещением по шине LIN прекращен

  • Длительность неисправности:

  • 10 с или более

  • Жгут проводов или разъем

  • Правая фара

  • Правый ЭБУ управления светодиодным освещением

  • ЭБУ правой фары в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E377929E01
E377930E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Если ЭБУ левой фары в сборе был заменен, необходимо синхронизировать данные об автомобиле и инициализировать ЭБУ левой фары в сборе.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > AFS > Clear DTCs

    2. Включите зажигание (IG) и подождите не менее 10 с.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > AFS > Trouble Codes

    Result

    Result

    Перейти К

    DTC B2424, B2425 B2440 и B2451 не выводятся

    A

    DTC B2424, B2425, B2440 и B2451 выводятся

    B

    DTC B2424 и B2440 выводятся

    DTC B2425 и B2441 выводятся

    Выводится только DTC B2440

    C

    Выводится только DTC B2425

    D
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    B

    ПЕРЕЙДИТЕ К КОДУ DTC B2424

    Нажмите здесьClick here

    D

    ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕClick here

    C

  2. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Снимите левый ЭБУ управления светодиодным освещением.

      Нажмите здесьClick here

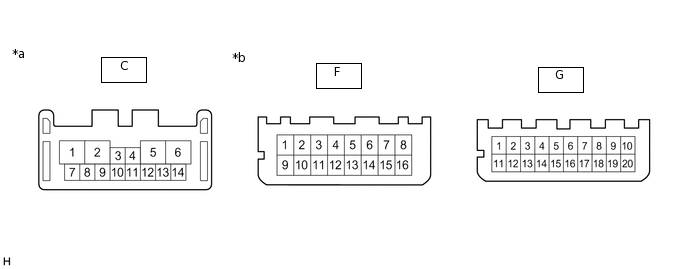

      E378474C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (ЭБУ левой фары в сборе)

      *b

      Устройство с неподсоединенным жгутом проводов

      (левый ЭБУ управления светодиодным освещением)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C-6 - F-8

      Всегда

      Менее 1 Ом

      C-6 - F-16

      Всегда

      Менее 1 Ом

      C-1 - G-7

      Всегда

      Менее 1 Ом

      C-1 - G-15

      Всегда

      Менее 1 Ом

      C-13 - G-11

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

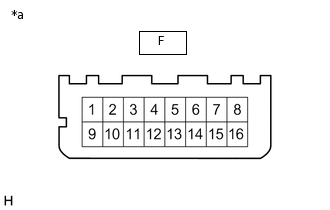

    1. E378475C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (левый ЭБУ управления светодиодным освещением)

      Отсоедините разъем левого ЭБУ управления светодиодным освещением.

    2. Подсоедините разъемы ЭБУ левой фары в сборе.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      F-8 - F-7

      Зажигание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ЛЕВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here

  4. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Снимите правый ЭБУ управления светодиодным освещением.

      Нажмите здесьClick here

      E378474C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (ЭБУ правой фары в сборе)

      *b

      Устройство с неподсоединенным жгутом проводов

      (правый ЭБУ управления светодиодным освещением)

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C-6 - F-8

      Всегда

      Менее 1 Ом

      C-6 - F-16

      Всегда

      Менее 1 Ом

      C-1 - G-7

      Всегда

      Менее 1 Ом

      C-1 - G-15

      Всегда

      Менее 1 Ом

      C-13 - G-11

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  5. ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    1. E378475C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (правый ЭБУ управления светодиодным освещением)

      Отсоедините разъем правого ЭБУ управления светодиодным освещением.

    2. Подсоедините разъемы ЭБУ правой фары в сборе.

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      F-8 - F-7

      Зажигание включено (IG)

      11—14 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ СВЕТОДИОДНЫМ ОСВЕЩЕНИЕМ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьClick here
