КЛАПАН ПРОДУВКИ АДСОРБЕРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ КЛАПАН ПРОДУВКИ

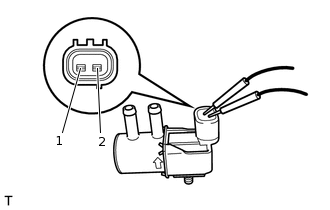

    1. A280551E02

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      1 - 2

      20°C (68°F)

      21 - 27 Ом
    2. A280552E02

      Проверьте работу клапана продувки.

      1. Подсоедините к клапану продувки чистый шланг.

      2. Убедитесь, что воздух из патрубка Е не поступает в патрубок F.

      3. Убедитесь, что воздух из патрубка E поступает в патрубок F.

        Table 1. Обозначения на рисунке

        *1

        Канал E

        *2

        Канал F

        *3

        Чистый шланг
        V100135

        Воздух

        OK

        Указанные условия

        Заданные условия

        Батарея не подключена

        Воздух не проходит из патрубка E в патрубок F

        Положительный (+) вывод аккумуляторной батареи → контакт 1

        Отрицательный (-) вывод аккумуляторной батареи → контакт 2

        Воздух из патрубка E поступает в патрубок F

        Если результат не соответствует заданному, замените клапан продувки.

      4. Отсоедините чистый шланг от клапана продувки.
