ТЕЛЕКАМЕРА (боковая) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки или замены деталей, выполненных в ходе снятия/установки боковой телекамеры в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

  • Левая боковая телекамера в сборе

  • Левое наружное зеркало заднего вида в сборе

  • Правая боковая телекамера в сборе

  • Правое наружное зеркало заднего вида в сборе

Регулировка зоны обзора боковой телекамеры

Система панорамного обзора

Click hereдля инициализации

Click hereClick hereдля калибровки
Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ НАРУЖНОЕ ЗЕРКАЛО

    Нажмите здесьClick here

  2. СНИМИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА № 1

    Нажмите здесьClick here

  3. СНИМИТЕ КРЫШКУ НАРУЖНОГО ЗЕРКАЛА № 2

    Нажмите здесьClick here

  4. СНИМИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ НАРУЖНОГО ЗЕРКАЛА

    Нажмите здесьClick here

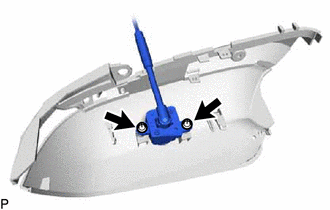

  5. СНИМИТЕ БОКОВУЮ ТЕЛЕКАМЕРУ В СБОРЕ

    1. E333331

      Выверните 2 винта и снимите боковую телекамеру в сборе.
