ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с лампами накаливания) УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    1. Подсоедините разъем.

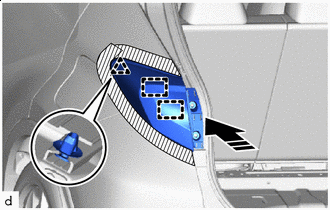

    2. E358047C02
      V113147

      Направление установки

      Введите в зацепление направляющие и фиксатор и временно закрепите задний блок фонарей в сборе, как показано на рисунке.

    3. Установите задний блок фонарей в сборе и закрепите его 2 винтами.

    4. Удалите защитную ленту.

  2. УСТАНОВИТЕ КОЛПАК ЗАДНЕГО БЛОКА ФОНАРЕЙ

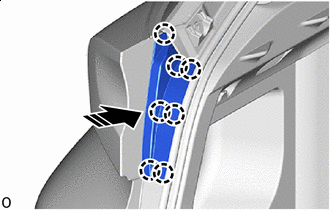

    1. E351209C02
      V113147

      Направление установки

      Введите в зацепление захваты, чтобы установить крышку заднего блока фонарей, как показано на рисунке.
