СИСТЕМА ОСВЕЩЕНИЯ, диагностические коды неисправностей DTC: B2439 и B243A

Код DTC Наименование DTC
B2439 Цепь левой фары
B243A Цепь правой фары

ОПИСАНИЕ

Этот DTC выводится, когда ЭБУ фары получает ненормальный сигнал от блока фары.

ЭБУ левой фары выдает DTC B2439 и B243A.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B2439

Цепь левой фары

Неисправность источника света ЭБУ левой фары в сборе

  • ЭБУ левой фары в сборе

  • Левая фара

  • Блок левой фары в сборе

B243A

Цепь правой фары

Неисправность источника света ЭБУ правой фары в сборе

  • ЭБУ правой фары в сборе

  • Правая фара

  • Блок правой фары в сборе

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

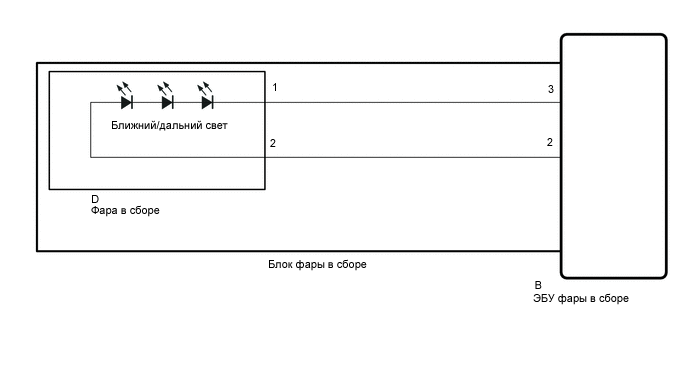

  1. Для моделей с трехлучевыми фарами:

    E361141E02

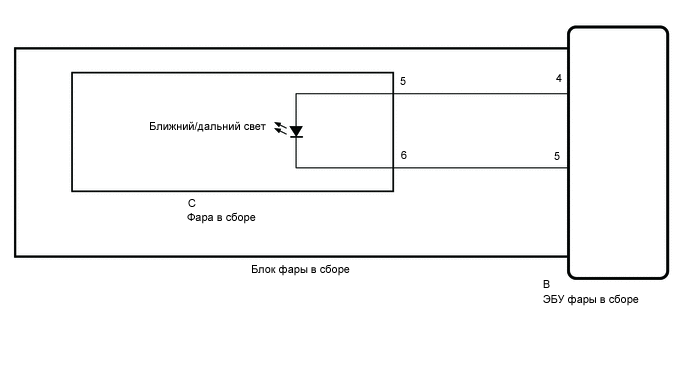

  2. Для моделей с однолучевыми фарами:

    E374282E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

После замены ЭБУ левой фары в сборе необходимо выполнить регистрацию информации об автомобиле и инициализацию.

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC

    1. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Clear DTCs

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Trouble Codes

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Trouble Codes

      СООТВ

      DTC B2439 или B243A не выводится.

    Результат

    Result

    Перейти к

    OK

    A

    NG (код DTC B2439 не выводится)

    Б

    NG (DTC B243A выводится)

    C
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

    C

    ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕЩелкните по следующей ссылке

    B

  2. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Поменяйте местами блок левой и правой фары и подсоедините к ним разъемы.

      Для моделей с однолучевыми фарами:

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с трехлучевыми фарами:

      Нажмите здесьЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Clear DTCs

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Clear DTCs

    3. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Trouble Codes

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Trouble Codes

    Result

    Result

    Перейти К

    Выводится DTC B2439

    A

    DTC B243A выводится

    B
    A

    ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    B

  3. ПРОВЕРЬТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E378480C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ левой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьЩелкните по следующей ссылке

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-3 - D-1

        Всегда

        Менее 1 Ом

        B-2 - D-2

        Всегда

        Менее 1 Ом

    2. Для моделей с однолучевыми фарами:

      1. E382314C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ левой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (левая фара)

        Снимите левый блок фары.

        Нажмите здесьЩелкните по следующей ссылке

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-4 - C-5

        Всегда

        Менее 1 Ом

        B-5 - C-6

        Всегда

        Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ЛЕВУЮ ФАРУ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с однолучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ЛЕВОЙ ФАРЫ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с однолучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

  4. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Поменяйте местами блок левой и правой фары и подсоедините к ним разъемы.

      Для моделей с однолучевыми фарами:

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с трехлучевыми фарами:

      Нажмите здесьЩелкните по следующей ссылке

    2. Удалите коды DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Clear DTCs

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Clear DTCs

    3. Проверьте наличие кодов DTC.

      Нажмите здесьЩелкните по следующей ссылке

      Для моделей с однолучевыми фарами:

      Body Electrical > HL AutoLeveling > Trouble Codes

      Для моделей с трехлучевыми фарами:

      Body Electrical > AFS > Trouble Codes

    Result

    Result

    Перейти К

    DTC B243A выводится

    A

    Выводится DTC B2439

    B
    A

    ЗАМЕНИТЕ ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    B

  5. ПРОВЕРЬТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    1. Для моделей с трехлучевыми фарами:

      1. E378480C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ правой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьЩелкните по следующей ссылке

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-3 - D-1

        Всегда

        Менее 1 Ом

        B-2 - D-2

        Всегда

        Менее 1 Ом

    2. Для моделей с однолучевыми фарами:

      1. E382314C02

        *a

        Устройство с неподсоединенным жгутом проводов

        (ЭБУ правой фары в сборе)

        *b

        Устройство с неподсоединенным жгутом проводов

        (правая фара)

        Снимите правый блок фары.

        Нажмите здесьЩелкните по следующей ссылке

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Заданные условия

        B-4 - C-5

        Всегда

        Менее 1 Ом

        B-5 - C-6

        Всегда

        Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ ПРАВУЮ ФАРУ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с однолучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    НЕ СООТВ.

    ЗАМЕНИТЕ БЛОК ПРАВОЙ ФАРЫ В СБОРЕ

    Для моделей с трехлучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке

    Для моделей с однолучевыми фарами:

    Нажмите здесьЩелкните по следующей ссылке
