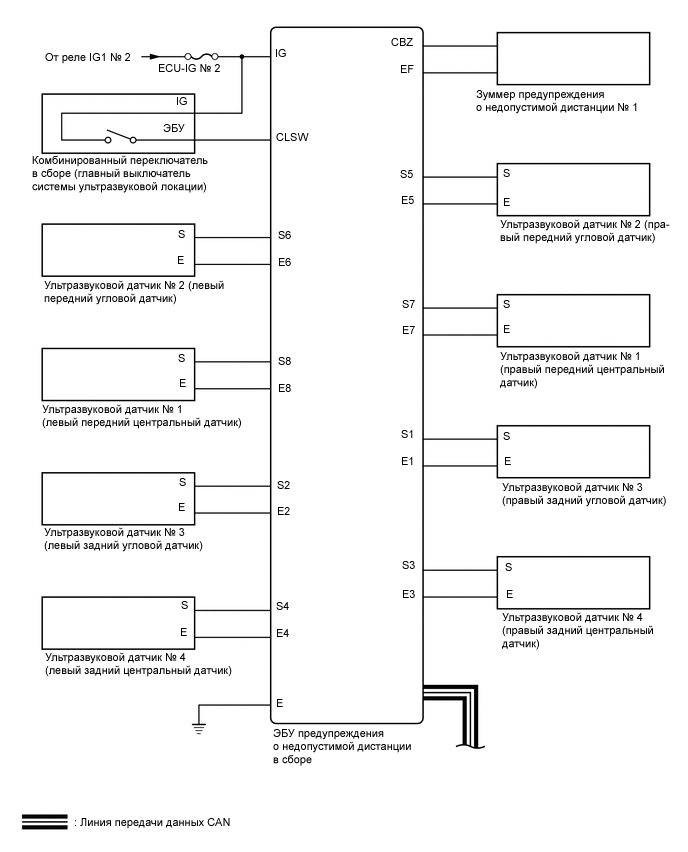

СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS, ОСНОВАННАЯ НА ПРИМЕНЕНИИ ДАТЧИКОВ СХЕМА СИСТЕМЫ

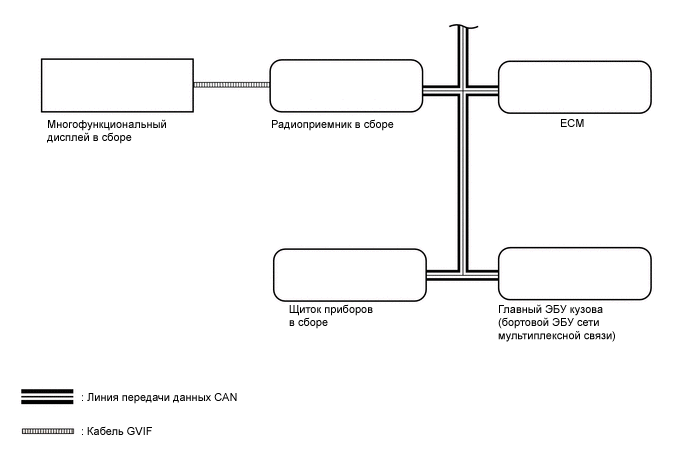

Table 1. Таблица обмена данными
уровня	Приемник	Сигнал	Линия
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал данных о рынке сбыта	Линия передачи данных CAN
ECM	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал положения рычага переключения передач	Линия передачи данных CAN
Щиток приборов в сборе	ЭБУ предупреждения о недопустимой дистанции в сборе	Сигнал скорости автомобиля	Линия передачи данных CAN
ЭБУ предупреждения о недопустимой дистанции в сборе	Щиток приборов в сборе	Сигнал данных датчика Сигнал запроса включения индикатора системы ультразвуковой локации	Линия передачи данных CAN
ЭБУ предупреждения о недопустимой дистанции в сборе	Радиоприемник в сборе	Сигнал данных датчика	Линия передачи данных CAN
Радиоприемник в сборе	Многофункциональный дисплей в сборе	Видеосигнал	Линия передачи данных AVC-LAN
