ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)

    1. Проверьте работу выключатель автоматизированной двери багажного отделения (интегрированную панель управления в сборе).

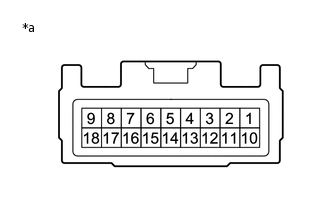

      1. B426105C03

        *a

        Устройство с отсоединенным жгутом проводов

        (Выключатель автоматизированного привода двери багажного отделения (интегрированная панель управления в сборе))

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление

        Подключение диагностического прибора

        Условие

        Номинальное значение

        4 - 14

        Выключатель автоматизированного привода двери багажного отделения (интегрированная панель управления в сборе) не нажат

        1 МОм или более

        4 - 14

        Выключатель автоматизированного привода двери багажного отделения (интегрированная панель управления в сборе) нажат

        Менее 100 Ом

        Если результат не соответствует требованиям, замените выключатель автоматизированной двери багажного отделения (интегрированную панель управления в сборе).

    2. Проверьте, светится ли переключатель.

      1. Подайте напряжение вспомогательной аккумуляторной батареи на выключатель автоматизированной двери багажного отделения (интегрированную панель управления в сборе) и убедитесь, что подсветка выключателя включается.

        OK

        Соединение вспомогательной аккумуляторной батареи

        Заданные условия

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 7

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 12

        горит непрерывно

        Если результат не соответствует требованиям, замените выключатель автоматизированной двери багажного отделения (интегрированную панель управления в сборе).
