ТУРБОНАГНЕТАТЕЛЬ (для моделей без охладителя РОГ) СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с полным приводом и моделей Pre-Runner)

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 2 (для моделей с полным приводом и моделей Pre-Runner)

  5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ (для моделей с промежуточным охладителем воздуха)

    Note

    Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.


    1. A01DY58E01

      Слейте охлаждающую жидкость, сняв пробку расширительного бачка, а затем с помощью ключа снимите вентиляционную пробку.

    2. Ослабьте пробку сливного крана блока цилиндров и пробку сливного крана радиатора.

      Tech Tips

      Слейте охлаждающую жидкость в контейнер и утилизируйте ее в соответствии с местными требованиями.

      A01DY14E01

  6. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ


    1. Выкрутите 2 болта и снимите 2 пружины сжатия.

    2. Отсоедините переднюю трубу от выпускной трубы и снимите прокладку.

    3. Снимите переднюю трубу с опоры.

  7. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ ФАРТУКА ПЕРЕДНЕГО КРЫЛА


    1. Снимите 5 фиксаторов и верхнее уплотнение фартука переднего крыла.

  8. СНИМИТЕ УПЛОТНЕНИЕ ПЕРЕДНЕГО КРЫЛА


    1. Снимите 5 фиксаторов и уплотнение переднего крыла.

  9. СНИМИТЕ ТЕПЛОИЗОЛЯЦИЮ ШЛАНГА ВЕНТИЛЯЦИИ КАРТЕРА (для моделей без промежуточного охладителя воздуха).


    1. Выверните 2 болта и снимите теплозащитный экран шланга вентиляции картера.

  10. СНИМИТЕ ПРОМЕЖУТОЧНЫЙ ОХЛАДИТЕЛЬ ВОЗДУХА (для моделей с промежуточным охладителем воздуха)

    (см. стр. Click here)

  11. СНИМИТЕ ВОЗДУШНЫЙ ФИЛЬТР В СБОРЕ


    1. Для моделей с датчиком массового расхода воздуха:


      1. Отсоедините разъем датчика массового расхода воздуха и открепите зажим жгута проводов.

        A01DZLSE01
        Обозначения на рисунке
        *A Для моделей с промежуточным охладителем *B Для моделей без промежуточного охладителя

      2. Ослабьте хомут шланга, а затем снимите шланг воздушного фильтра № 1 с турбонагнетателя в сборе.

      3. Для моделей без промежуточного охладителя воздуха:

        Сдвиньте хомут и отсоедините шланг вентиляции картера от крышки головки блока цилиндров в сборе.

      4. Выверните 2 болта и снимите воздушный фильтр в сборе.

    2. для моделей без датчика массового расхода воздуха:


      1. A01DVF4

        Освободите зажим и отсоедините разъем датчика температуры воздуха на впуске.

      2. Ослабьте хомут шланга, а затем снимите шланг воздушного фильтра с турбонагнетателя в сборе.

      3. Сдвиньте хомут и отсоедините шланг вентиляции картера от крышки головки блока цилиндров в сборе.

      4. Выверните 2 болта и снимите воздушный фильтр в сборе.

  12. СНИМИТЕ ВЕНТИЛЯЦИОННЫЙ ПАТРУБОК (для моделей с промежуточным охладителем воздуха).


    1. A01DXEZ

      Для типа A:

      Сдвиньте 2 хомута и отсоедините перепускной шланг охлаждающей жидкости № 12 и перепускной шланг охлаждающей жидкости № 13 от вентиляционного патрубка.

    2. A01DXQXE02
      Обозначения на рисунке
      *A для типа B
      *B для типа A

      Выверните болт и снимите вентиляционный патрубок.

  13. СНИМИТЕ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА № 2 В СБОРЕ (для моделей без промежуточного охладителя воздуха)


    1. Для моделей с крышкой двигателя № 1


      1. A01DYA3E03
        Обозначения на рисунке
        *1 Крышка двигателя № 1 в сборе
        *2 Захват
        *3 Штифт

        Освободите 4 захвата от штифтов кронштейна крышки двигателя и снимите крышку двигателя № 1 в сборе.

      2. Выверните 2 болта и снимите кронштейн крышки двигателя.

    2. A01E0K7

      Отсоедините разъем датчика абсолютного давления в коллекторе.

    3. Отсоедините вакуумный шланг от газового фильтра.

    4. Ослабьте 2 зажима.

    5. Выверните болт и отсоедините патрубок воздушного фильтра № 2 вместе с 2 воздушными шлангами.

  14. СНИМИТЕ ВХОДНОЙ ПАТРУБОК КОМПРЕССОРА (для моделей с промежуточным охладителем воздуха).


    1. A01E1Y7

      Отсоедините 2 разъема и открепите зажим жгута проводов.

    2. Для типа A:


      1. A01DX8N

        Сдвиньте хомут и отсоедините шланг охлаждающей жидкости турбины № 1 от блока цилиндров в сборе.

      2. A01E0Z9E02
        Обозначения на рисунке
        *1 Перепускной шланг охлаждающей жидкости № 2
        *2 Перепускной шланг охлаждающей жидкости № 13

        Сдвиньте 2 хомута и отсоедините перепускной шланг охлаждающей жидкости № 2 и перепускной шланг охлаждающей жидкости № 13 от перепускного патрубка охлаждающей жидкости № 2 в сборе и входного коленчатого патрубка компрессора.

    3. Отвернув 2 гайки, снимите впускной коленчатый патрубок компрессора и прокладку.

    4. A01DXHHE01
      Обозначения на рисунке
      *1 Перепускной шланг охлаждающей жидкости № 7
      *2 Перепускной шланг охлаждающей жидкости № 12

      Для типа A:

      Сдвиньте 2 хомута и снимите перепускной шланг охлаждающей жидкости № 7 и перепускной шланг охлаждающей жидкости № 12 от входного коленчатого патрубка компрессора.

    5. A01E1F0

      Для типа B:

      Сдвиньте 4 хомута и отсоедините 2 шланга охлаждающей жидкости турбины № 1 от патрубка охлаждающей жидкости турбины № 1 в сборе и блока цилиндров в сборе.

  15. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ТУРБИНЫ № 1 (для моделей с промежуточным охладителем воздуха).


    1. A01E0PK

      Выверните 2 болта и снимите теплозащитный экран турбины № 1.

  16. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 (для моделей с промежуточным охладителем воздуха)


    1. A01DYZA

      Выверните болт и снимите теплозащитный экран выпускного коллектора № 1.

  17. СНИМИТЕ ВЫХОДНОЙ ПАТРУБОК ТУРБИНЫ

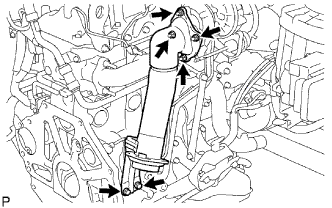

    1. A01DVB7E02

      Для моделей без промежуточного охладителя воздуха:

      Выверните 2 болта, отверните 4 гайки и снимите выходной коленчатый патрубок турбины (вместе с кронштейном турбокомпрессора) и прокладку.

    2. A01E2CV

      Для моделей с промежуточным охладителем воздуха:

      Отверните 3 гайки и снимите выпускной коленчатый патрубок турбины и прокладку.

  18. СНИМИТЕ КРОНШТЕЙН ТУРБОНАГНЕТАТЕЛЯ (для моделей с промежуточным охладителем воздуха).


    1. A01E2RD

      Выверните 2 болта, отверните гайку и снимите опору турбонагнетателя.

  19. СНИМИТЕ ВПУСКНУЮ МАСЛЯНУЮ ТРУБКУ ТУРБИНЫ (для моделей с промежуточным охладителем воздуха).


    1. A01DXE2E02

      Выверните 2 болта, отверните 2 гайки, выверните трубку подвода масла к турбине и снимите впускной патрубок и 3 прокладки.

      Note

      Не отворачивайте гайку с маркировкой A.

  20. СНИМИТЕ ТУРБОНАГНЕТАТЕЛЬ


    1. Для моделей без промежуточного охладителя воздуха:


      1. A01DWTJE02

        Отверните 2 болта и снимите опору коллектора.

      2. Выверните 2 болта, пустотелый соединительный болт-штуцер и снимите 2 прокладки.

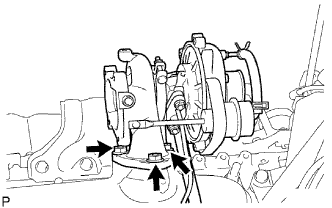

      3. A01DZM3E02

        Отверните 3 гайки и снимите турбонагнетатель в сборе (вместе с трубкой подвода масла к турбине в сборе) и прокладку.

      4. A01DVX4

        Отверните 2 гайки и снимите трубку подвода масла к турбине в сборе и прокладку с турбонагнетателя в сборе.

    2. A01E0IFE01

      Для моделей с промежуточным охладителем воздуха:

      Отвернув 3 гайки, снимите турбонагнетатель в сборе и прокладку.

  21. СНИМИТЕ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ТУРБИНЫ № 1 В СБОРЕ (для моделей с промежуточным охладителем воздуха)


    1. A01E2XL

      Отверните 2 гайки, выверните болт и снимите патрубок охлаждающей жидкости турбины № 1 и прокладку.

    2. Сдвиньте хомут и отсоедините шланг охлаждающей жидкости турбины № 1 от патрубка охлаждающей жидкости турбины № 1 в сборе.
