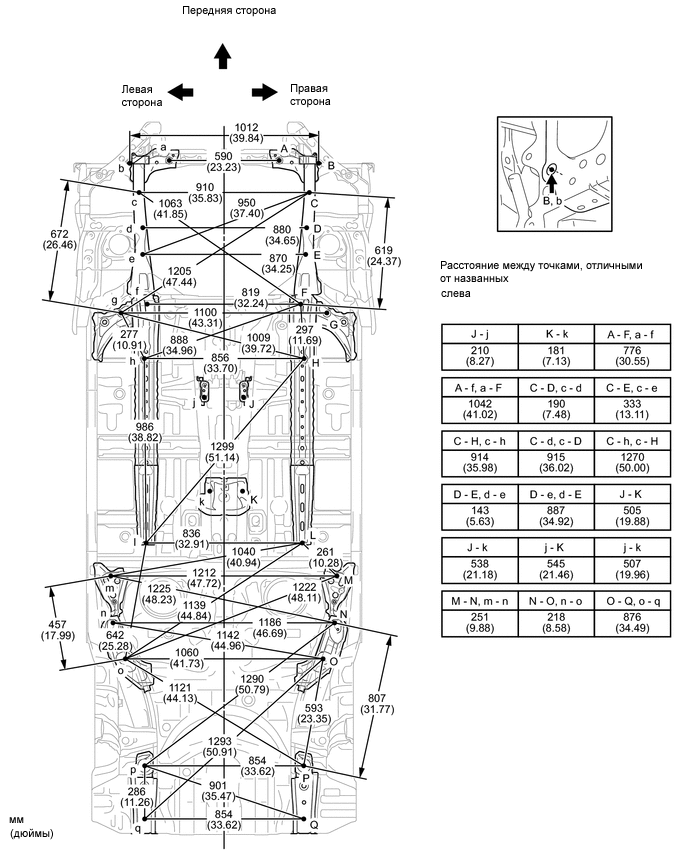

НИЖНЯЯ ЧАСТЬ КУЗОВА РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tip:

Точки J, j и K, k на автомобиле располагаются асимметрично.
Если указан только один размер, значит левая и правая стороны симметричны.

В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Table 1. Наименования контрольных точек
Схематическое обозначение	Наименование	Диаметр отверстия мм (дюйм,)
A, a	Гайка крепления подкузовной панели	M8 (0,31)
B, b	Гайка крепления усиления переднего бампера	M8 (0,31)
C, c	Стандартное отверстие для переднего бокового защитного бруса	φ18 (0,71)
D, d	Гайка крепления элемента передней подвески	M12 (0,47)
E, e	Гайка крепления элемента передней подвески	M12 (0,47)
F, f	Гайка крепления подрамника	M10 (0,39)
G, g	Стандартное отверстие для элемента, противодействующего скручивающим усилиям	φ25 (0,98)
H, h	Стандартное отверстие для переднего бокового защитного бруса	φ18 (0,71)
J, j	Гайка крепления элемента задней опоры двигателя	M10 (0,39)
K, k	Гайка крепления центрального опорного подшипника карданного вала	M10 (0,39)
L, l	Стандартное отверстие для усиления переднего пола	φ13 (0,51)
M, m	Стандартное отверстие для боковой косынки передней поперечины	φ13 (0,51)
N, n	Гайка крепления опорного подрамника	M10 (0,39)
O, o	Гайка крепления балки задней подвески	M14 (0,55)
P, p	Гайка крепления балки задней подвески	M14 (0,55)
Q, q	Стандартное отверстие для бокового защитного бруса заднего пола	φ18 (0,71)
