СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

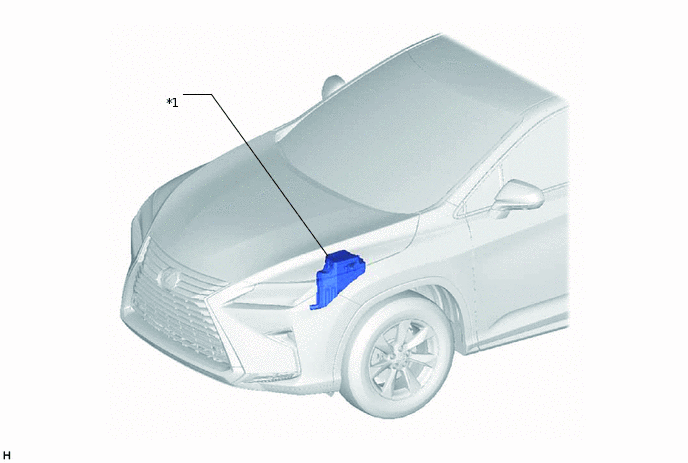

ИЛЛЮСТРАЦИЯ
*1 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG2 № 1 |
- |
- |

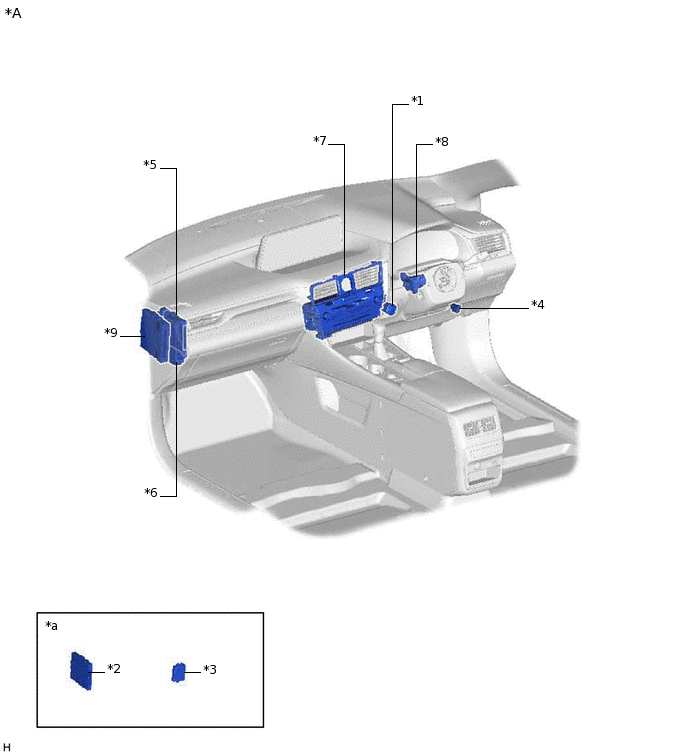

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ |
*2 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*3 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*4 |
DLC3 |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ ECU-B № 3 - ПРЕДОХРАНИТЕЛЬ STRG LOCK |
*7 |
РАДИОПРИЕМНИК В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ |
*8 |
ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
*9 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
- |
- |
*a |
Установочное положение деталей показано в бюллетене технического обслуживания. |
- |
- |

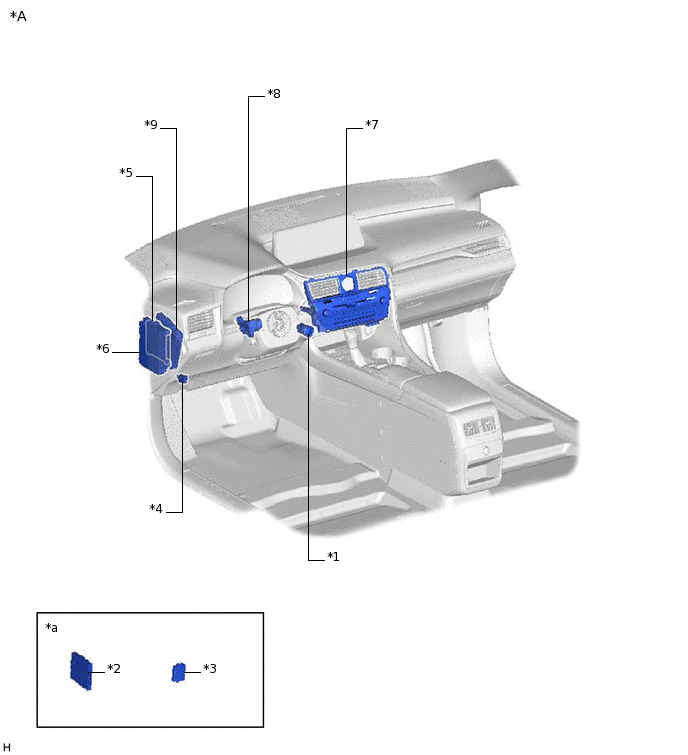

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ |
*2 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*3 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*4 |
DLC3 |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ ECU-B № 3 - ПРЕДОХРАНИТЕЛЬ STRG LOCK |
*7 |
РАДИОПРИЕМНИК В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ |
*8 |
ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
*9 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
- |
- |
*a |
Установочное положение деталей показано в бюллетене технического обслуживания. |
- |
- |
