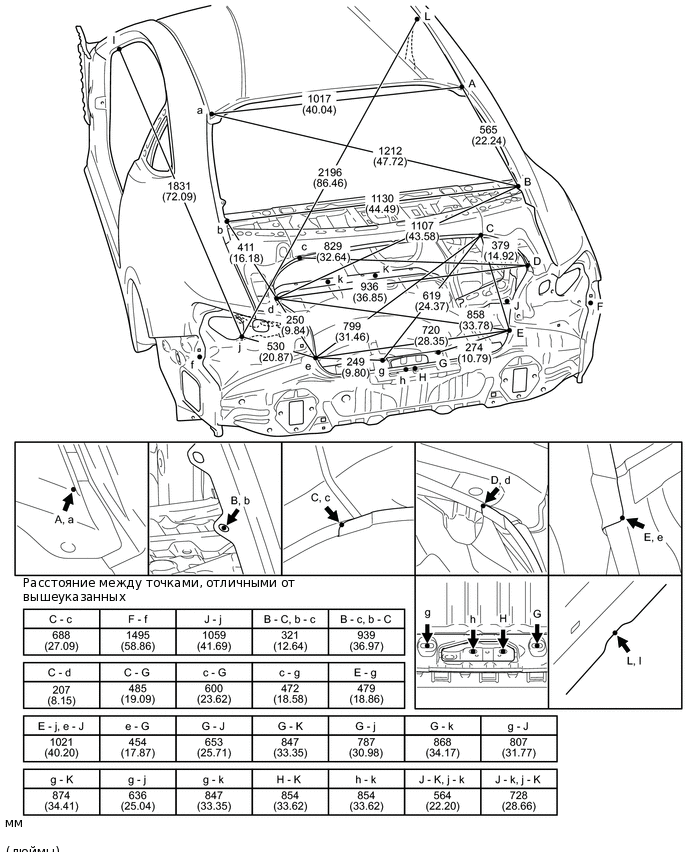

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Точки G, g и H, h на автомобиле располагаются асимметрично.
Если указан только один размер, значит левая и правая стороны симметричны.
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
Схематическое обозначение |
Наименование |
Диаметр отверстия мм (дюйм,) |
|---|---|---|
A, a |
Угол панели крыши |
- |
B, b |
Стандартное отверстие для задней боковой панели кузова |
φ10 (0,39) |
C, c |
Место соединения внутренней задней боковой панели/верхней задней панели |
- |
D, d |
Место соединения заднего нижнего удлинителя задней боковой панели / верхней задней панели |
- |
E, e |
Место соединения заднего нижнего удлинителя задней боковой панели / нижней задней панели |
- |
F, f |
Стандартное отверстие для задней боковой панели кузова |
φ12 (0,47) |
G |
Отверстие для крепления панели облицовки |
8 X 20 (0,31 X 0,79) |
g |
Отверстие для крепления панели облицовки |
8 X 25 (0,31 X 0,98) |
H, h |
Гайка крепления пластины фиксатора замка |
M12 (0,47) |
J, j |
Отверстие для крепления задней подвески |
φ13 (0,51) |
K, k |
Стандартное отверстие для переднего днища заднего пола |
φ10 (0,39) |
L, l |
Сборочная метка передней стойки кузова |
- |
